WKRĘT Z SZEROKIM ŁBEM

TBS

TBS różni się od tradycyjnych wkrętów do drewna dużym łbem, który działa jak podkładka i zapewnia wysoką wytrzymałość na rozciąganie.

Wkręt TBS homologowany jest dla zastosowań w konstrukcjach obciążanych w dowolnym kierunku w odniesieniu do włókna (Œ± = 0 ∞ - 90 ∞).

ETA-11/0030
UKCA 1
ICC-ES 233
ELC 4645
CBL 1
Missing Title
Missing Title
zinc-plated
t2

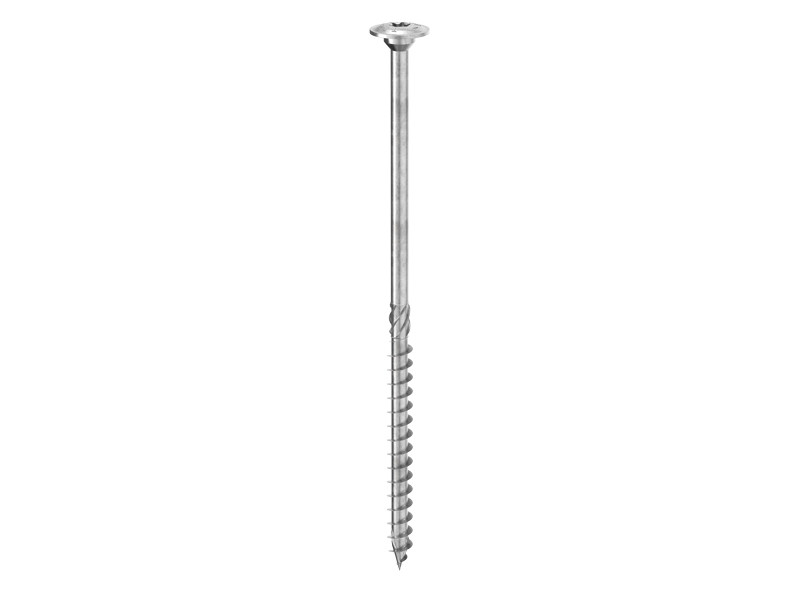

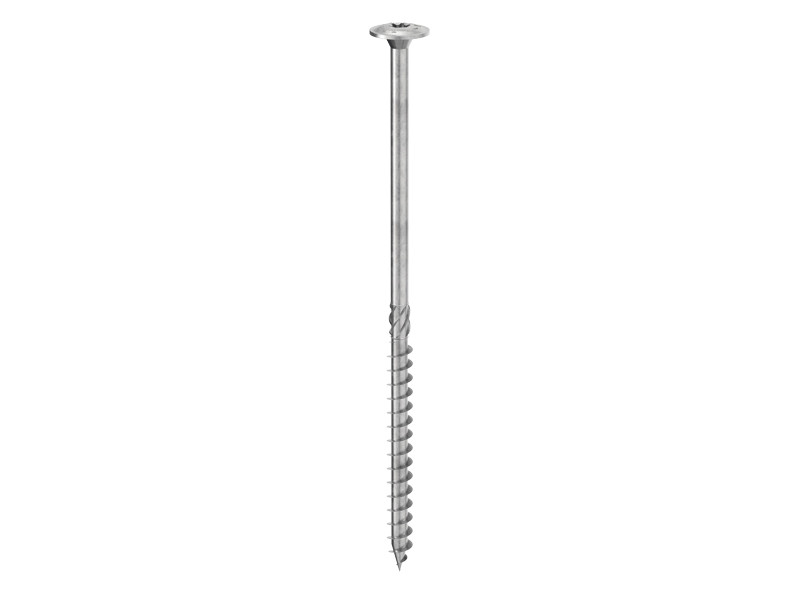

TBS, wkręt do drewna konstrukcyjnego ze zintegrowaną podkładką zapewniającą wyjątkową wytrzymałość na rozciąganie.

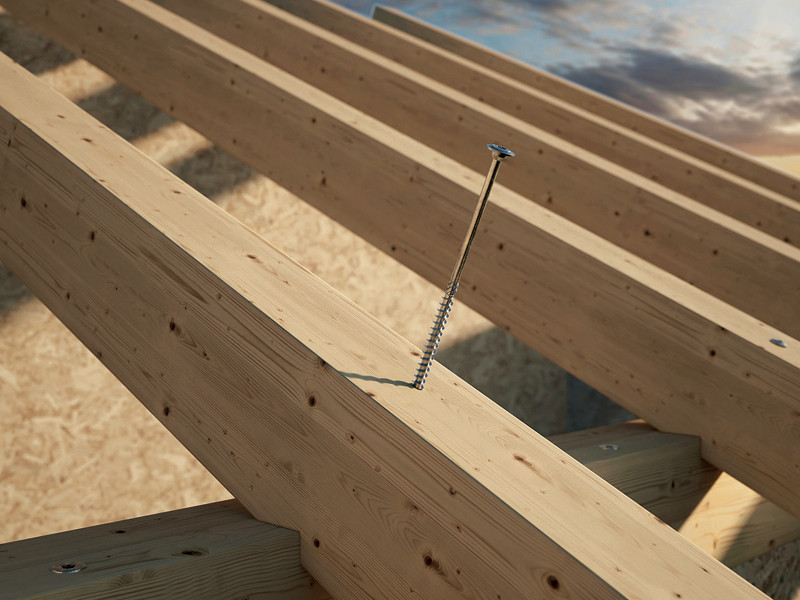

Wkręt z szerokim łbem TBS przeznaczony jest do mocowania krokwi do belki stropowej ze względu na wysoką wytrzymałość na podnoszącą siłę wiatru.

Szeroki łeb zapewnia wysoką wytrzymałość na rozciąganie, co pomaga uniknąć używania dodatkowych bocznych systemów zakotwienia. Asymetryczny gwint "parasolowy" wkrętów do drewna TBS zapewnia większą zdolność penetracji w drewnie.

Ze względu na swoją geometrię, TBS sprawdza się w przypadku wiatru lub zmian wymiarowych drewna. Charakteryzuje się wyższą wytrzymałością, dzięki doskonałej wytrzymałości stali na rozciąganie i płynięcie (fy,k = 1000 N/mm2).

Bardzo wysoka wytrzymałość na skręcanie ftor,k zapewnia bezpieczniejsze wkręcanie. Kąt ścinania o 20 ∞ większy od normy, certyfikowany zgodnie z ETA 11/0030.

Wykonany ze stali węglowej z ocynkowaniem galwanicznym, przeznaczony jest do stosowania z drewnem litym, drewnem klejonym, płytami drewnopochodnymi i drewnem o dużej gęstości, płytami CLT i LVL.

Klasy użytkowania 1 i 2. Właściwości antysejsmiczne przetestowane zgodnie z normą EN 14592. Badania cykliczne SEISMIC-REV według normy EN 12512. Wartości przebadane, certyfikowane i obliczone również dla konstrukcji CLT i drewna o wysokiej gęstości takiego jak sklejka LVL.

Skontaktuj się z lokalnym agentem Pobierz Katalog

Charakterystyka

ZASTOSOWANIE wkręt z podkładką
GŁOWICA szeroki
ŚREDNICA od 6,0 do 10,0 mm
SZEROKOŚƒÜ od 40 do 520 mm

Dokumentacja

Karta techniczna
Przewodnik Dotyczący Odległości Minimalnych
Karta techniczna USA
Karta techniczna Canada
Karta techniczna JAPAN
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
ETA Certificate
Deklaracja właściwości użytkowych (DOP) Pobierz
Item specification
FILE CAD
File BIM.ifc
File BIM.rfa
Skontaktuj się z lokalnym agentem Pobierz Katalog

TBS

CODE info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pcs.
TBS660 - 6 60 40 0.24 2 3/8'' 1 9/16'' TX30 100
TBS670 - 6 70 40 0.24 2 3/4'' 1 9/16'' TX30 100
TBS680 - 6 80 50 0.24 3 1/8'' 1 15/16'' TX30 100
TBS690 - 6 90 50 0.24 3 1/2'' 1 15/16'' TX30 100
TBS6100 - 6 100 60 0.24 4'' 2 3/8'' TX30 100
TBS6120 - 6 120 75 0.24 4 3/4'' 2 15/16'' TX30 100
TBS6140 - 6 140 75 0.24 5 1/2'' 2 15/16'' TX30 100
TBS6160 - 6 160 75 0.24 6 1/4'' 2 15/16'' TX30 100
TBS6180 - 6 180 75 0.24 7 1/8'' 2 15/16'' TX30 100
TBS6200 - 6 200 75 0.24 8'' 2 15/16'' TX30 100
TBS6220 - 6 220 100 0.24 8 5/8'' 4'' TX30 100
TBS6240 - 6 240 100 0.24 9 1/2'' 4'' TX30 100
TBS6260 - 6 260 100 0.24 10 1/4'' 4'' TX30 100
TBS6280 - 6 280 100 0.24 11'' 4'' TX30 100
TBS6300 - 6 300 100 0.24 11 3/4'' 4'' TX30 100
TBS6320 - 6 320 100 0.24 12 5/8'' 4'' TX30 100
TBS6360 - 6 360 100 0.24 14 1/4'' 4'' TX30 100
TBS6400 - 6 400 100 0.24 15 3/4'' 4'' TX30 100
TBS840 - 8 40 32 0.32 1 9/16'' 1 1/4'' TX40 100
TBS860 - 8 60 32 0.32 2 3/8'' 1 1/4'' TX40 100
TBS880 - 8 80 52 0.32 3 1/8'' 2 1/16'' TX40 50
TBS8100 - 8 100 52 0.32 4'' 2 1/16'' TX40 50
TBS8120 - 8 120 80 0.32 4 3/4'' 3 1/8'' TX40 50
TBS8140 - 8 140 80 0.32 5 1/2'' 3 1/8'' TX40 50
TBS8160 - 8 160 100 0.32 6 1/4'' 4'' TX40 50
TBS8180 - 8 180 100 0.32 7 1/8'' 4'' TX40 50
TBS8200 - 8 200 100 0.32 8'' 4'' TX40 50
TBS8220 - 8 220 100 0.32 8 5/8'' 4'' TX40 50
TBS8240 - 8 240 100 0.32 9 1/2'' 4'' TX40 50
TBS8260 - 8 260 100 0.32 10 1/4'' 4'' TX40 50
TBS8280 - 8 280 100 0.32 11'' 4'' TX40 50
TBS8300 - 8 300 100 0.32 11 3/4'' 4'' TX40 50
TBS8320 - 8 320 100 0.32 12 5/8'' 4'' TX40 50
TBS8340 - 8 340 100 0.32 13 3/8'' 4'' TX40 50
TBS8360 - 8 360 100 0.32 14 1/4'' 4'' TX40 50
TBS8380 - 8 380 100 0.32 15'' 4'' TX40 50
TBS8400 - 8 400 100 0.32 15 3/4'' 4'' TX40 50
TBS8440 - 8 440 100 0.32 17 1/4'' 4'' TX40 50
TBS8480 - 8 480 100 0.32 19'' 4'' TX40 50
TBS8520 - 8 520 100 0.32 20 1/2'' 4'' TX40 50
TBS8560 - 8 560 100 0.32 22'' 4'' TX40 50
TBS8580 - 8 580 100 0.32 22 13/16'' 4'' TX40 50
TBS8600 - 8 600 100 0.32 23 5/8'' 4'' TX40 50
TBS10100 - 10 100 52 0.4 4'' 2 1/16'' TX50 50
TBS10120 - 10 120 60 0.4 4 3/4'' 2 3/8'' TX50 50
TBS10140 - 10 140 60 0.4 5 1/2'' 2 3/8'' TX50 50
TBS10160 - 10 160 80 0.4 6 1/4'' 3 1/8'' TX50 50
TBS10180 - 10 180 80 0.4 7 1/8'' 3 1/8'' TX50 50
TBS10200 - 10 200 100 0.4 8'' 4'' TX50 50
TBS10220 - 10 220 100 0.4 8 5/8'' 4'' TX50 50
TBS10240 - 10 240 100 0.4 9 1/2'' 4'' TX50 50
TBS10260 - 10 260 100 0.4 10 1/4'' 4'' TX50 50
TBS10280 - 10 280 100 0.4 11'' 4'' TX50 50
TBS10300 - 10 300 100 0.4 11 3/4'' 4'' TX50 50
TBS10320 - 10 320 120 0.4 12 5/8'' 4 3/4'' TX50 50
TBS10340 - 10 340 120 0.4 13 3/8'' 4 3/4'' TX50 50
TBS10360 - 10 360 120 0.4 14 1/4'' 4 3/4'' TX50 50
TBS10380 - 10 380 120 0.4 15'' 4 3/4'' TX50 50
TBS10400 - 10 400 120 0.4 15 3/4'' 4 3/4'' TX50 50
TBS10440 - 10 440 120 0.4 17 1/4'' 4 3/4'' TX50 50
TBS10480 - 10 480 120 0.4 19'' 4 3/4'' TX50 50
TBS10520 - 10 520 120 0.4 20 1/2'' 4 3/4'' TX50 50
TBS10560 - 10 560 120 0.4 22'' 4 3/4'' TX50 50
TBS10600 - 10 600 120 0.4 23 5/8'' 4 3/4'' TX50 50
TBS12200 - 12 200 120 0.48 8'' 4 3/4'' TX50 25
TBS12240 - 12 240 120 0.48 9 1/2'' 4 3/4'' TX50 25
TBS12280 - 12 280 120 0.48 11'' 4 3/4'' TX50 25
TBS12320 - 12 320 120 0.48 12 5/8'' 4 3/4'' TX50 25
TBS12360 - 12 360 120 0.48 14 1/4'' 4 3/4'' TX50 25
TBS12400 - 12 400 140 0.48 15 3/4'' 5 1/2'' TX50 25
TBS12440 - 12 440 140 0.48 17 1/4'' 5 1/2'' TX50 25
TBS12480 - 12 480 140 0.48 19'' 5 1/2'' TX50 25
TBS12520 - 12 520 140 0.48 20 1/2'' 5 1/2'' TX50 25
TBS12560 - 12 560 140 0.48 22'' 5 1/2'' TX50 25
TBS12600 - 12 600 140 0.48 23 5/8'' 5 1/2'' TX50 25
TBS12800 - 12 800 160 0.48 31 1/2'' 6 1/4'' TX50 25
TBS121000 - 12 1000 160 0.48 39 3/8'' 6 1/4'' TX50 25
