GWÓŹDŹ O ULEPSZONEJ PRZYCZEPNOŚCI
LBA

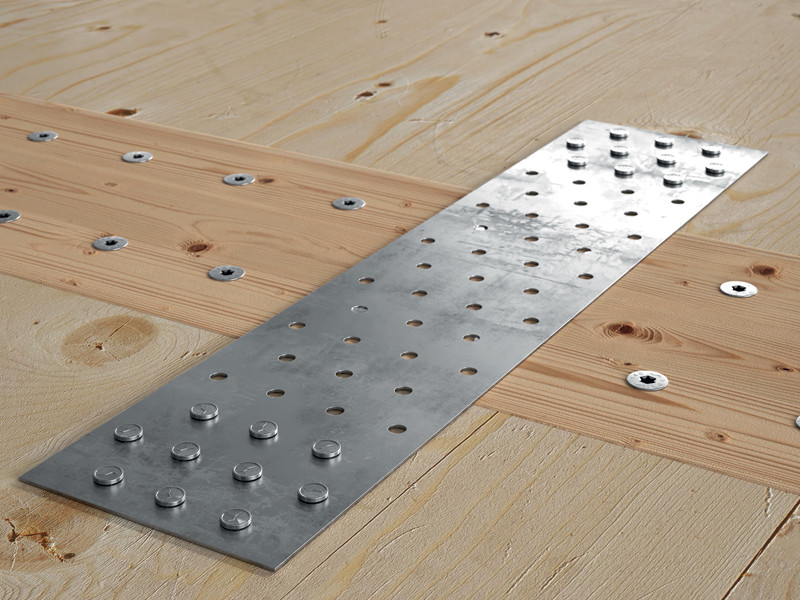

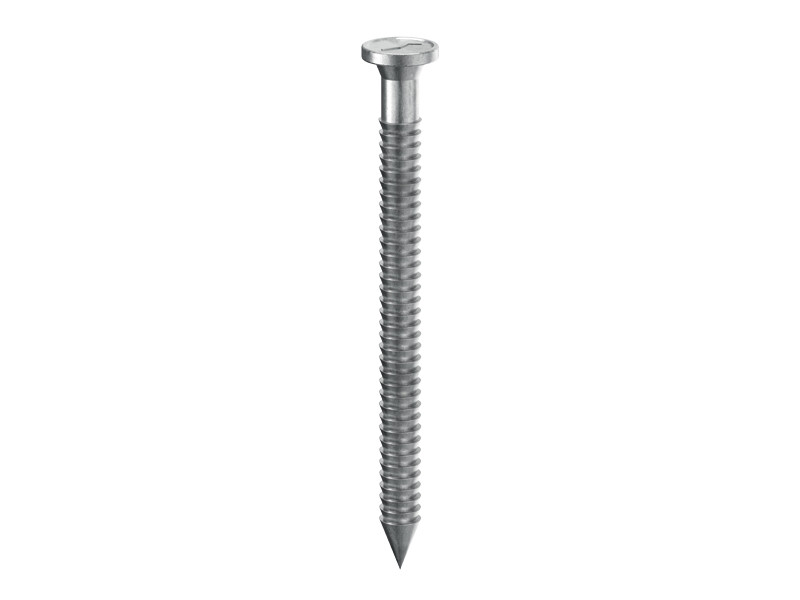

Nowe gwoździe LBA o ulepszonej przyczepności z radełkowanym trzpieniem mają jedne z najwyższych wartości wytrzymałości na ścinanie na rynku i pozwalają na projektowanie z charakterystycznymi wytrzymałościami gwoździ, które bardziej zbliżone są do rzeczywistych wytrzymałości doświadczalnych. Wartości gwoździ LBA są testowane i certyfikowane dla płyt na podłożach CLT, a ich zastosowanie jest również certyfikowane na LVL.
LBA: niezawodne gwoździe o ulepszonej przyczepności i doskonałej wydajności.
Gwóźdź dostępny jest również w wersji LBA STRIP, również z dołączonym certyfikatem ETA, a więc z równie wysoką wydajnością.
Wykonany ze stali węglowej z ocynkowaniem galwanicznym białym lub ze stali nierdzewnej A4, przeznaczony jest do stosowania z płytami drewnopochodnymi, płytami wiórowymi i MDF, drewnem litym i klejonym, CLT i LVL. Klasy użytkowania 1 i 2 dla wersji standardowej; 1, 2 i 3 dla wersji ze stali nierdzewnej.

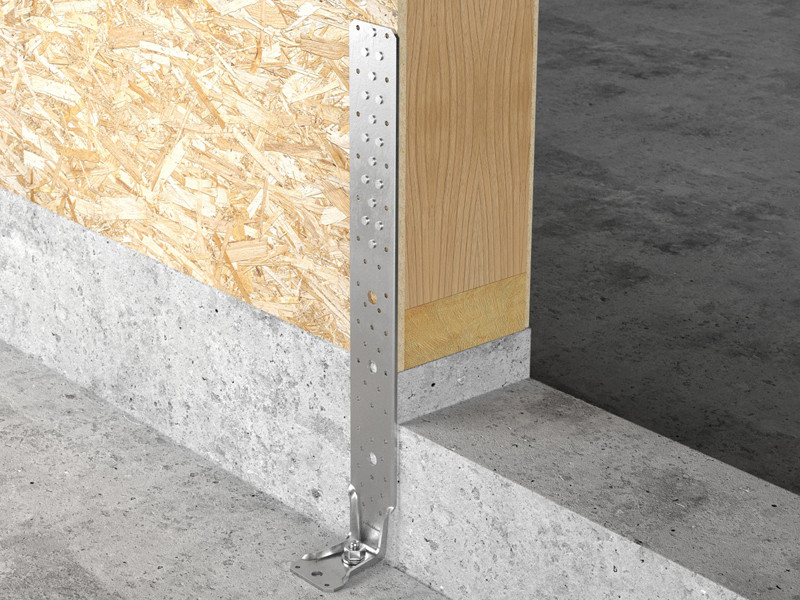

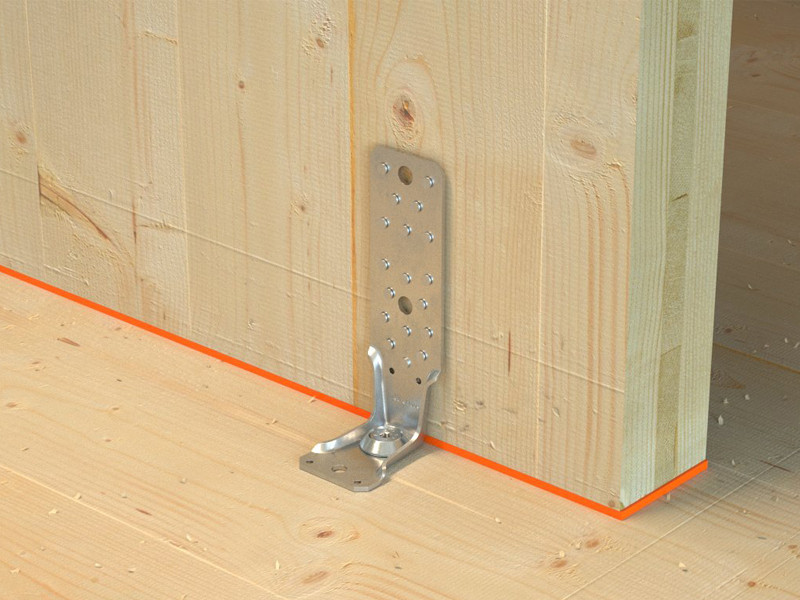

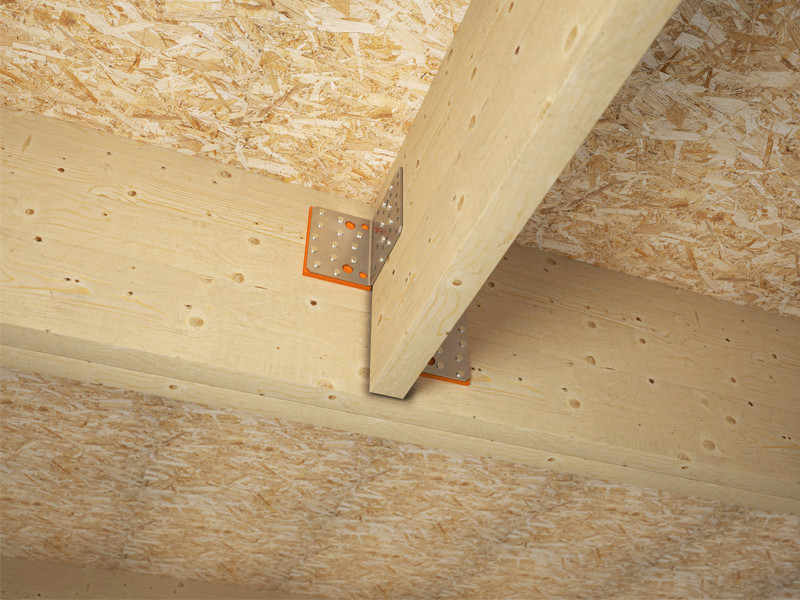

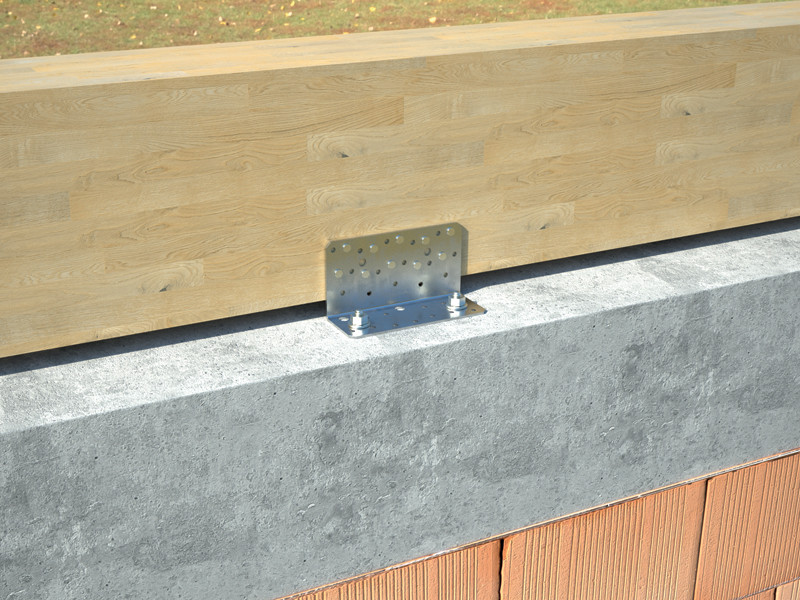

Wartości wytrzymałości gwoździ LBA są znacznie bliższe rzeczywistym wytrzymałościom doświadczalnym, dzięki czemu projektowanie w zakresie nośności można przeprowadzić w sposób bardziej niezawodny, unikając nadmiernego niedoszacowania wytrzymałości od strony drewna. Zastosowanie z kątownikami NINO pozwala na jedne z najbardziej wszechstronnych zastosowań, również w połączeniach belka-belka, i osiąga najwyższą wydajność wraz z kątownikiem WKR o określonych wartościach wytrzymałości na CLT.
Dzięki wersji LBA STRIP możliwe jest zastosowanie z gwoździarkami listwowymi 34° i 25°. W przypadku gwoździ luźnych, do szybkiego montażu można użyć nitownicy ręcznej.
Dokumentacja
Karta techniczna
|
|
|---|---|
Karta techniczna USA
|
|
Karta techniczna Canada
|
|
ETA Certificate
|
|
| Deklaracja właściwości użytkowych (DOP) | Pobierz |
Item specification
|
|
FILE CAD
|
LBA
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|---|
| LBA440 | - | 4 | 40 | 30 | 0.16 | 1 9/16'' | 1 3/16'' | 250 |
| LBA450 | - | 4 | 50 | 40 | 0.16 | 1 15/16'' | 1 9/16'' | 250 |
| LBA460 | - | 4 | 60 | - | 0.16 | 2 3/8'' | - | 250 |
| LBA475 | - | 4 | 75 | 60 | 0.16 | 2 15/16'' | 2 3/8'' | 250 |
| LBA4100 | - | 4 | 100 | 80 | 0.16 | 4'' | 3 1/8'' | 250 |
| LBA660 | - | 6 | 60 | 50 | 0.24 | 2 3/8'' | 1 15/16'' | 250 |
| LBA680 | - | 6 | 80 | 70 | 0.24 | 3 1/8'' | 2 3/4'' | 250 |
| LBA6100 | - | 6 | 100 | 80 | 0.24 | 4'' | 3 1/8'' | 250 |
LBAI A4 | AISI316
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|---|
| LBAI450 | - | 4 | 50 | 40 | 0.16 | 1 15/16'' | 1 9/16'' | 250 |
LBA 25 PLA
| CODE | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|
| LBA25PLA440 | 4 | 40 | - | 0.16 | 1 9/16'' | - | 2000 |
| LBA25PLA450 | 4 | 50 | - | 0.16 | 1 15/16'' | - | 2000 |
| LBA25PLA460 | 4 | 60 | - | 0.16 | 2 3/8'' | - | 2000 |
LBA 34 PLA
| CODE | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|
| LBA34PLA440 | 4 | 40 | - | 0.16 | 1 9/16'' | - | 2000 |
| LBA34PLA450 | 4 | 50 | - | 0.16 | 1 15/16'' | - | 2000 |
| LBA34PLA460 | 4 | 60 | - | 0.16 | 2 3/8'' | - | 2000 |
LBA COIL
| CODE | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|
| LBACOIL440 | 4 | 40 | - | 0.16 | 1 9/16'' | - | 1600 |
| LBACOIL450 | 4 | 50 | - | 0.16 | 1 15/16'' | - | 1600 |
| LBACOIL460 | 4 | 60 | - | 0.16 | 2 3/8'' | - | 1600 |
