PODKŁADKA 45° DO VGS
VGU

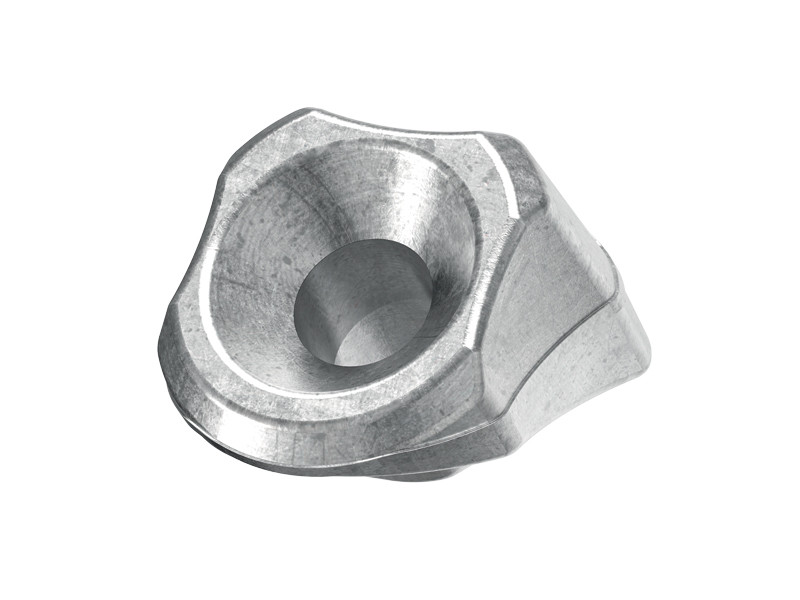

VGU jest podkładką, która umożliwia montaż wkrętów do drewna VGS na płytach stalowych o nachyleniu 45°.
Ergonomiczne wyprofilowanie zapewnia solidny chwyt i precyzję podczas montażu.
Dostępna w 3 wersjach kompatybilnych z VGS Ø9, Ø11 i Ø13 mm dla płyt o różnej grubości.
VGU, podkładka 45° do prawidłowego montażu wkrętów do drewna VGS
Podkładka VGU posiada oznakowanie CE, zgodnym z ETA 11/0030.

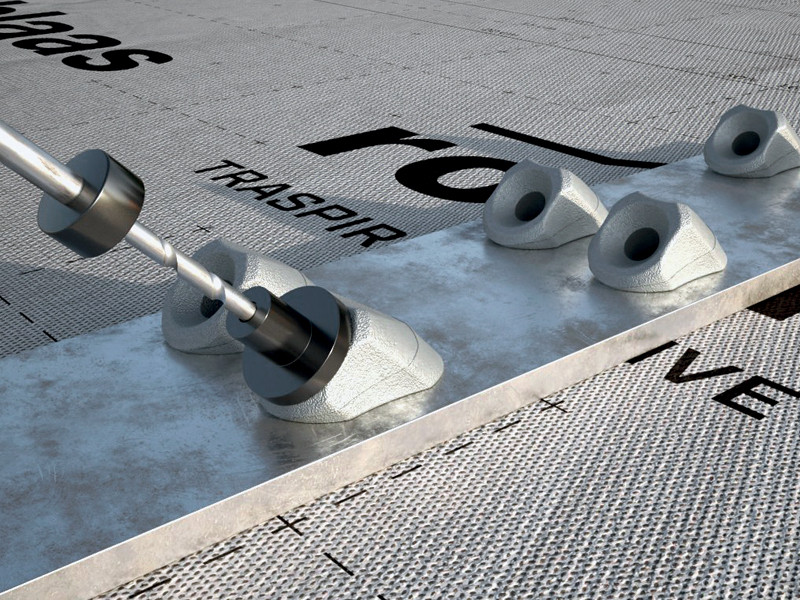

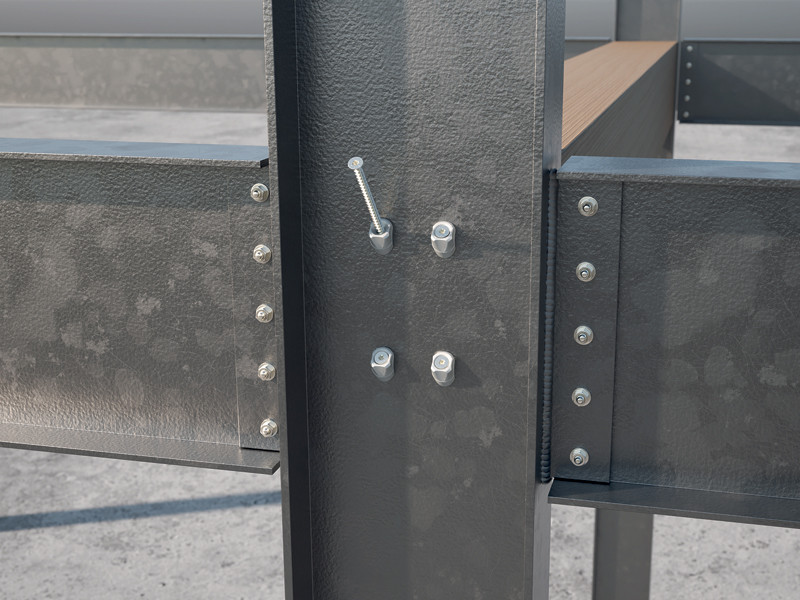

Zastosowanie podkładek VGU z wkrętami do drewna VGS nachylonymi pod kątem 45° w płytach stalowych przywraca wartości wytrzymałościowe wkrętu na przesuwanie.
Dostępny jest również wzornik VGU JIG, który ułatwia wykonanie nawiercenia wstępnego o nachyleniu 45°, aby ułatwić pó≈∫niejsze wkręcenie wkręta do drewna VGS w podkładkę; zalecana długość nawiercenia wstępnego wynosi co najmniej 20 mm.
Podkładka VGU jest wykonany ze stali węglowej ocynkowanej galwanicznie. Przeznaczona jest do stosowania na płytach drewnopochodnych, drewnie litym, drewnie klejonym, CLT, LVL i drewnie o wysokiej gęstości. Klasy użytkowania 1 i 2.
Dokumentacja
Karta techniczna
|
|
|---|---|
Karta techniczna USA
|
|
Karta techniczna Canada
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
ETA Certificate
|
|
| Deklaracja właściwości użytkowych (DOP) | Pobierz |
Item specification
|
|
FILE CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
Instrukcje montażu
| Instrukcje Instalacji VGS |
|---|
VGU
| CODE | description | version | pcs. |
|---|---|---|---|
| VGU945 | not available in Germany (nicht erhältlich in Deutschland) | for screw VGS Ø9 | 25 |
| VGU1145 | not available in Germany (nicht erhältlich in Deutschland) | for screw VGS Ø11 | 25 |
| VGU1345 | not available in Germany (nicht erhältlich in Deutschland) | for screw VGS Ø13 | 25 |
VGU DE
| CODE | version | pcs. |
|---|---|---|
| VGU945DE | for screw VGS Ø9 | 25 |
| VGU1145DE | for screw VGS Ø11 | 25 |
| VGU1345DE | for screw VGS Ø13 | 25 |

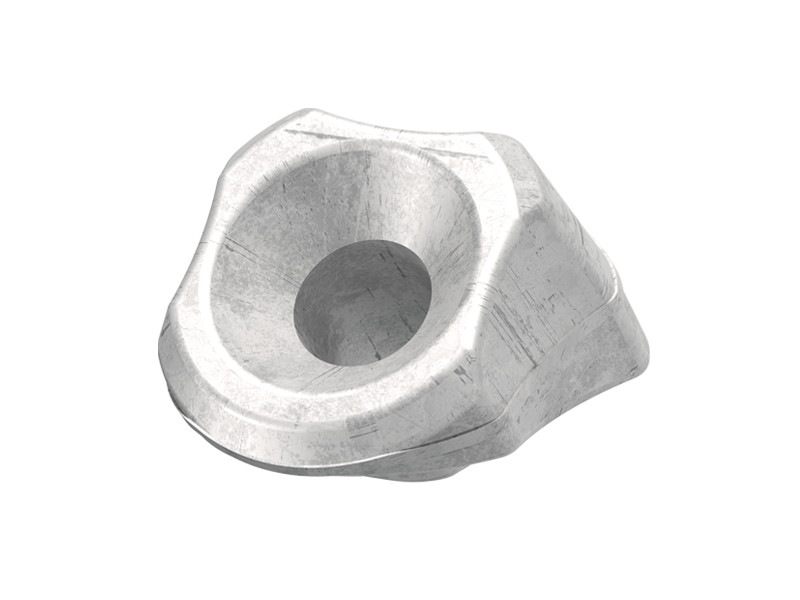

VGU EVO DE
| CODE | version | pcs. | |
|---|---|---|---|
| VGUEVO945DE | New | for screw VGS Ø9 | 25 |
| VGUEVO1145DE | New | for screw VGS Ø11 | 25 |
| VGUEVO1345DE | New | for screw VGS Ø13 | 25 |
