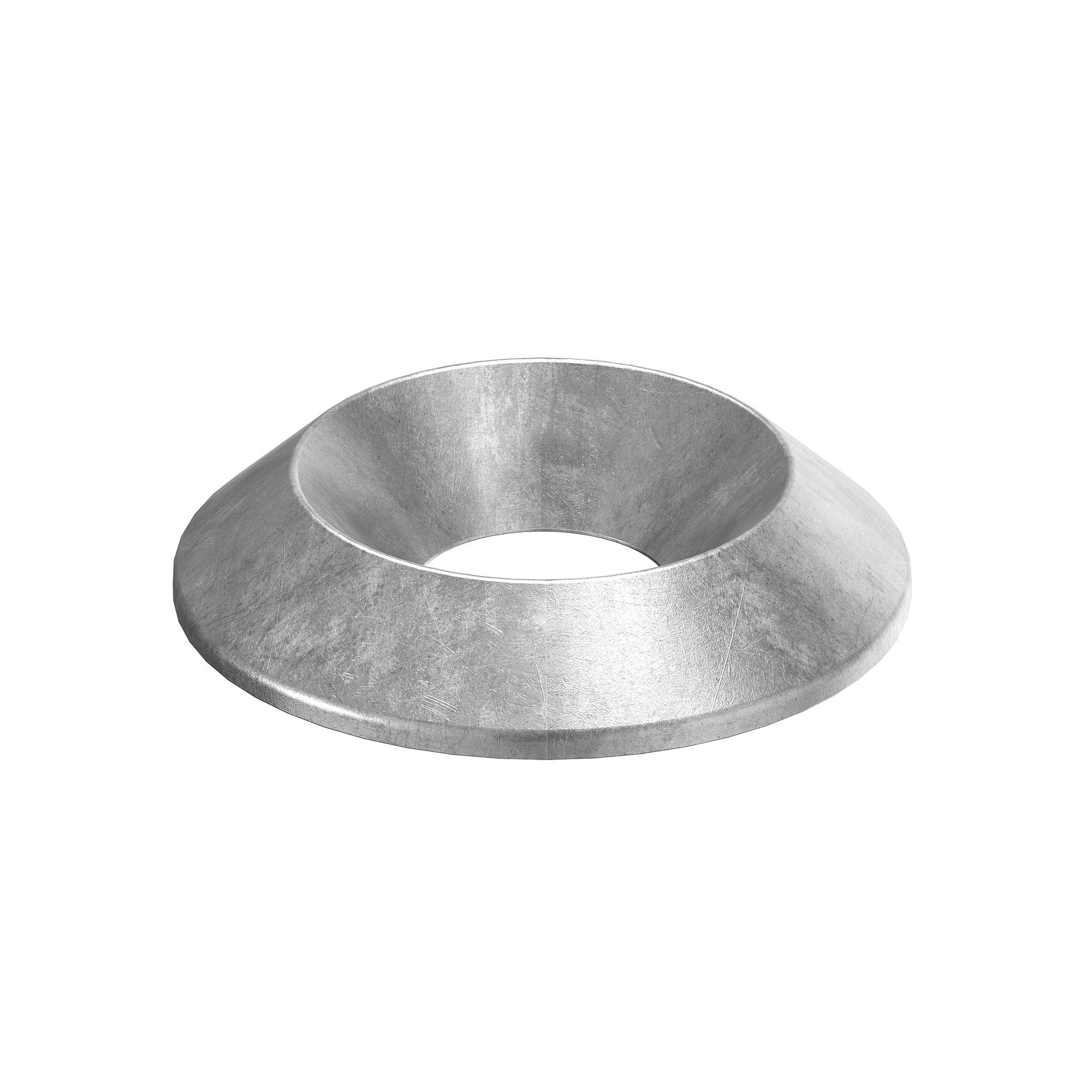

PODKŁADKA TOCZONA
HUS

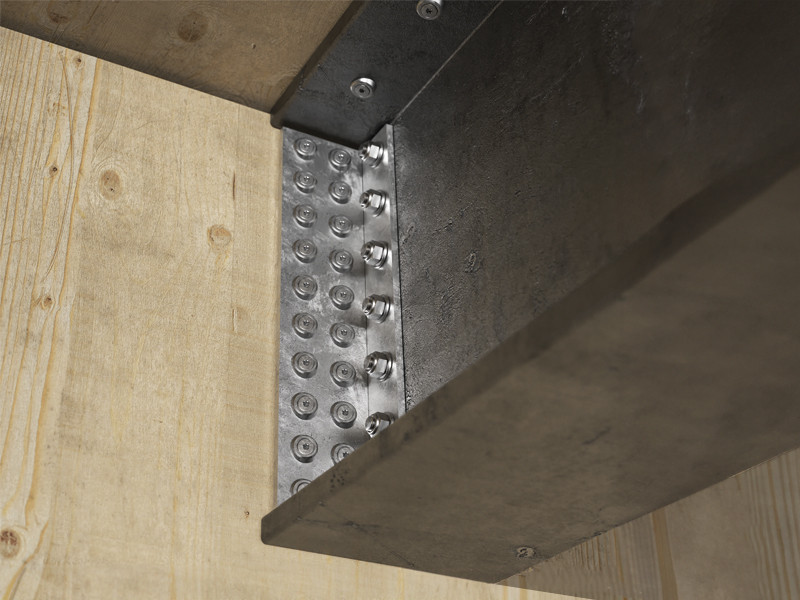

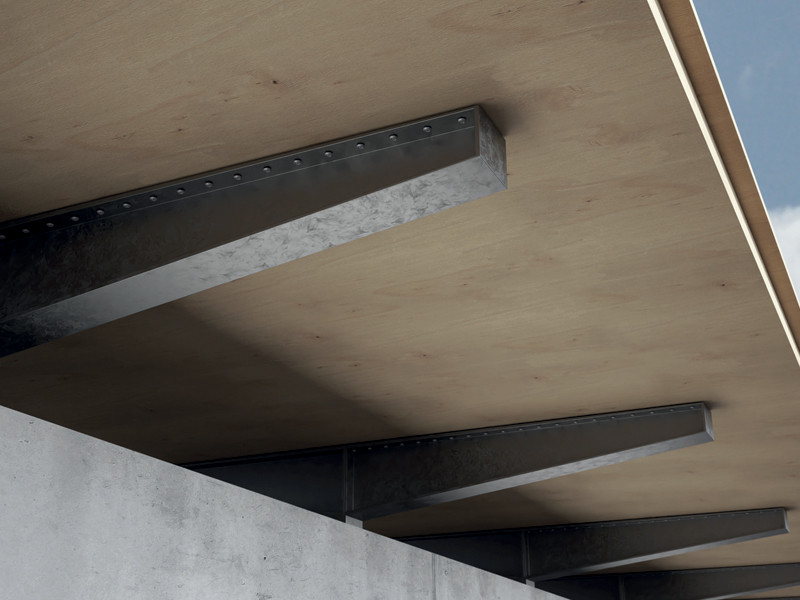

Podkładka toczona HUS jest idealnym łącznikiem do śrub z łbem stożkowym, gdy konieczne jest zwiększenie wytrzymałości osiowej połączenia. Doskonale nadaje się również do połączeń na płytach metalowych, w których są zbyt szerokie otwory.
Wersja HUS EVO uzupełnia poprawione właściwości mechaniczne podkładki HUS, zwiększając jej odporność na korozję dzięki specjalnej obróbce powierzchni. Dzięki temu może być stosowana w klasie użytkowania 3 i klasie korozyjności atmosferycznej C4.
Dokumentacja
Karta techniczna
|
|
|---|---|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
ETA Certificate
|
|
| Deklaracja właściwości użytkowych (DOP) | Pobierz |
FILE CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

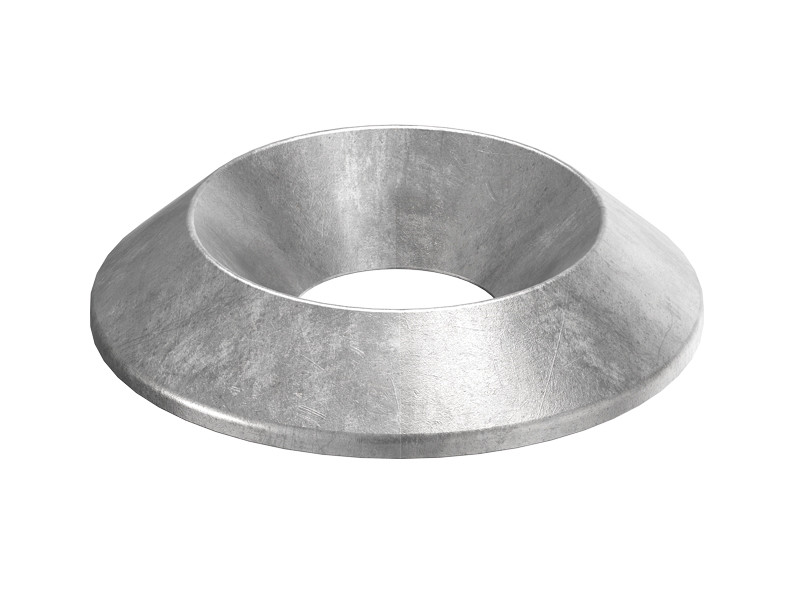

HUS
| CODE | version | pcs. |
|---|---|---|
| HUS6 | for screw HBS Ø6 | 100 |
| HUS8 | for screw HBS Ø8 and VGS Ø9 | 50 |
| HUS10 | for screw HBS Ø10 and VGS Ø11 | 50 |
| HUS12 | for screw HBS Ø12 and VGS Ø13 | 25 |
HUS EVO
| CODE | version | pcs. |
|---|---|---|
| HUSEVO6 | for screw HBS EVO Ø6 | 100 |
| HUSEVO8 | for screw HBS EVO Ø8 and VGS EVO Ø9 | 50 |

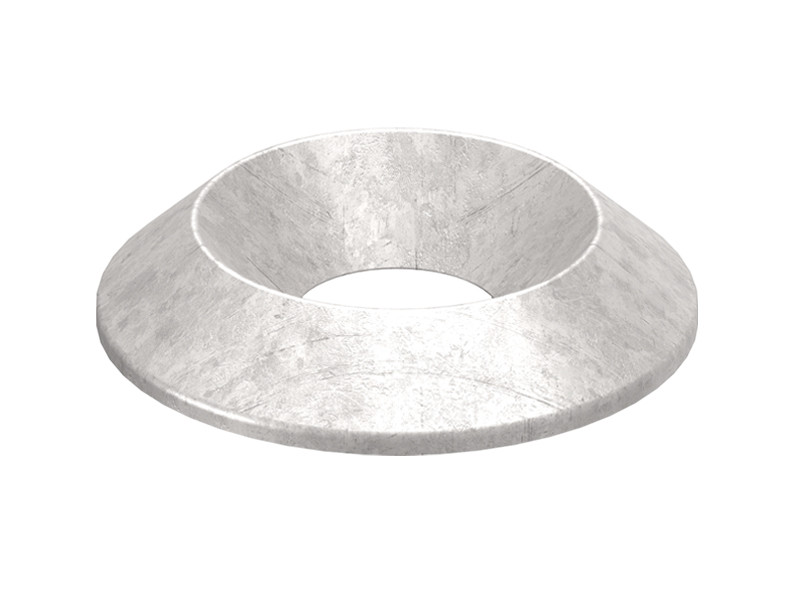

HUS A4
| CODE | version | pcs. |
|---|---|---|
| HUS6A4 | for screw SCI Ø6 | 100 |
| HUS8A4 | for screw SCI Ø8 and VGS A4 Ø9 | 100 |
| HUS10A4 | for screw VGS A4 Ø11 | 50 |

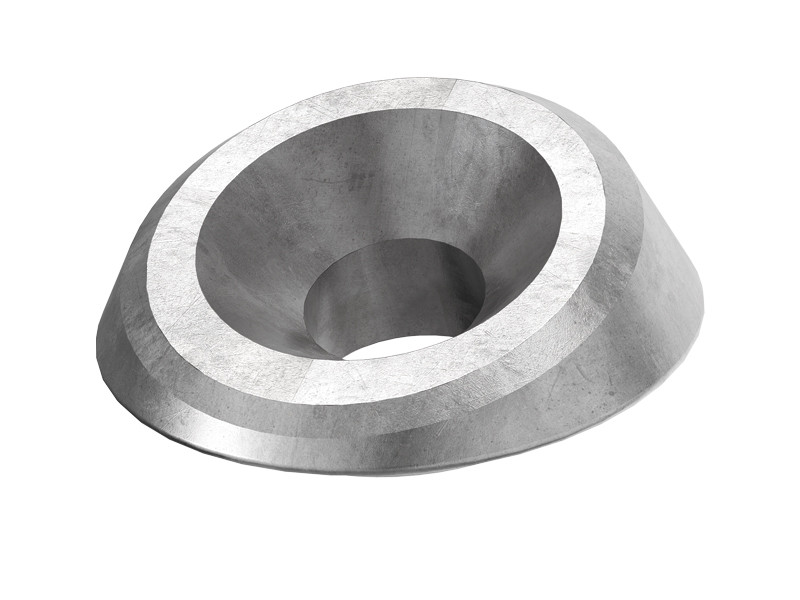

HUS 15°
| CODE | description | version | pcs. |
|---|---|---|---|
| HUS815 | not available in Germany (nicht erhältlich in Deutschland) | for screw HBS Ø8 and VGS Ø9 | 50 |
HUS 15° DE
| CODE | version | pcs. | |
|---|---|---|---|
| HUS815DE | New | for screw HBS Ø8 and VGS Ø9 | 50 |
HUS BAND
| CODE | measures
[mm]
|
pcs. |
|---|---|---|
| HUSBAND | d int = 22 | d dext = 30 | 50 |
