WKRĘT Z ŁBEM STOŻKOWYMścIĘTYM DO PŁYTEK

HBS PLATE

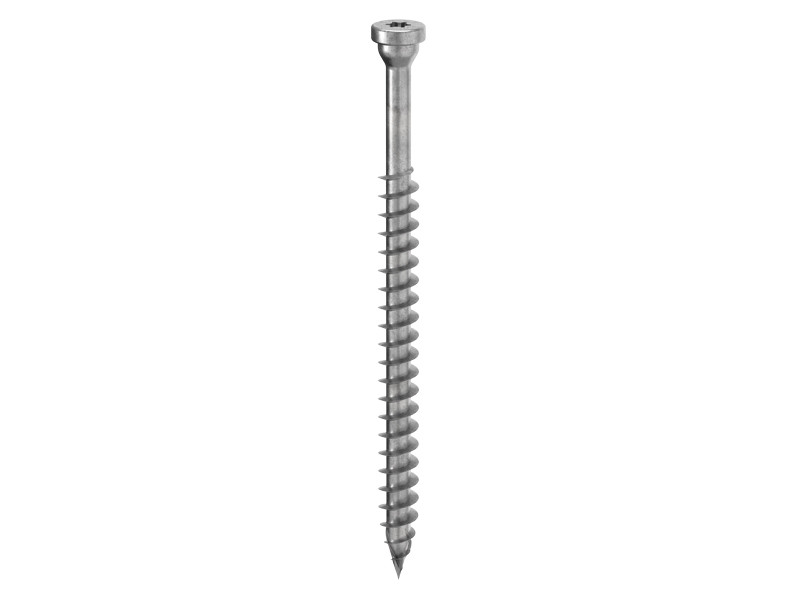

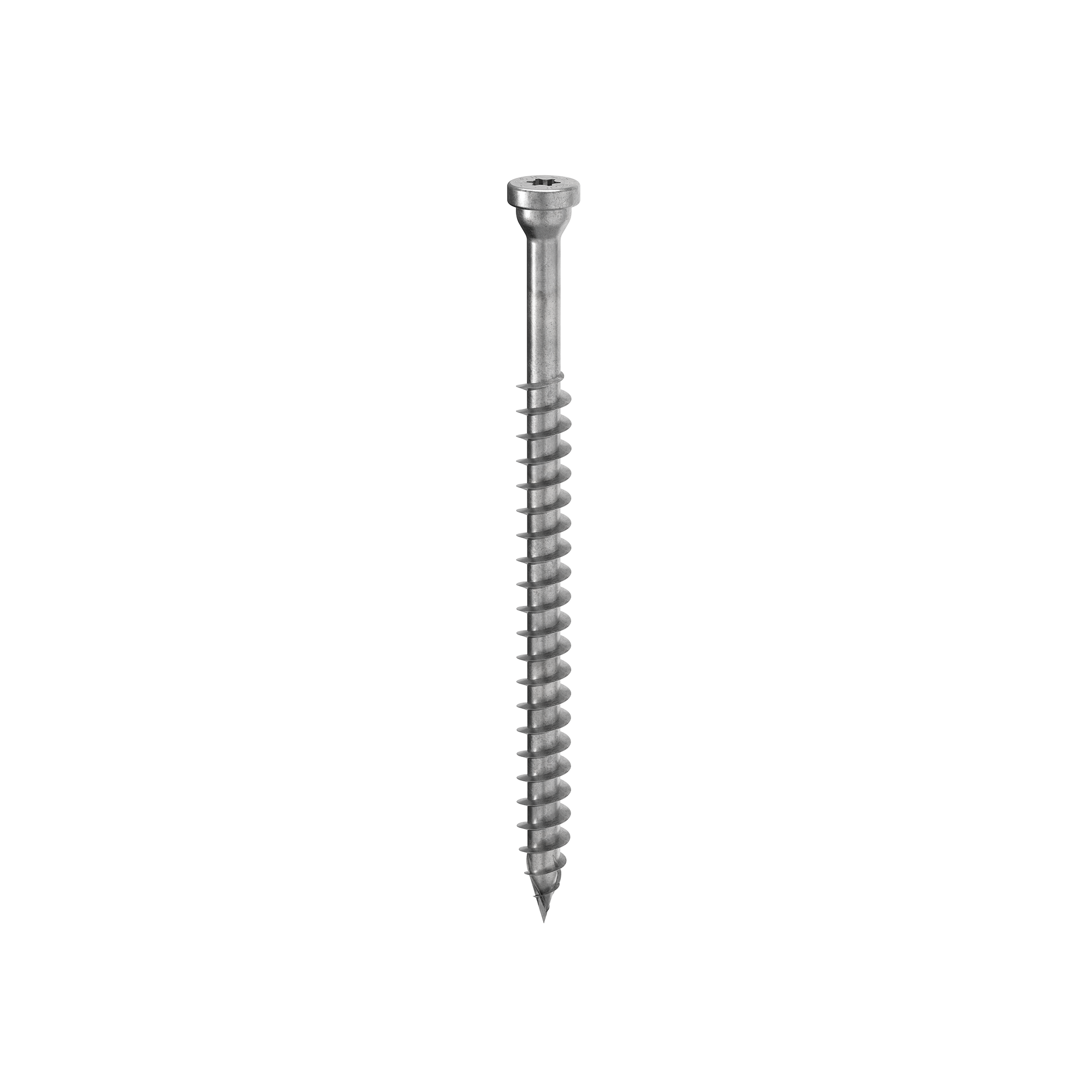

HBS PLATE to wkręt do drewna przeznaczony do połączeń stal-drewno. Kształt ściętego stożka i zwiększona grubość łba umożliwiają pewne mocowanie płytek metalowych do drewna. Dzięki większej długości gwintu zapewniają doskonałe wartości wytrzymałości na ścinanie i rozciąganie.

wkręt-z-łbem-stożkowymściętym-do-płytek-hbs-plate
  • wkręt-z-łbem-stożkowymściętym-do-płytek-hbs-plate
  • zastosowanie-wkręt-z-łbem-stożkowymściętym-do-płytek-hbs-plate
  • zastosowanie-wkręt-z-łbem-stożkowymściętym-do-płytek-hbs-plate
  • zastosowanie-wkręt-z-łbem-stożkowymściętym-do-płytek-hbs-plate
ETA-11/0030
ICC-ES 233
ELC 4645
Missing Title Missing Title
Missing Title
zinc-plated
t2

Zaufaj wkrętom do drewna HBS PLATED do mocowania płytek metalowych do drewna.

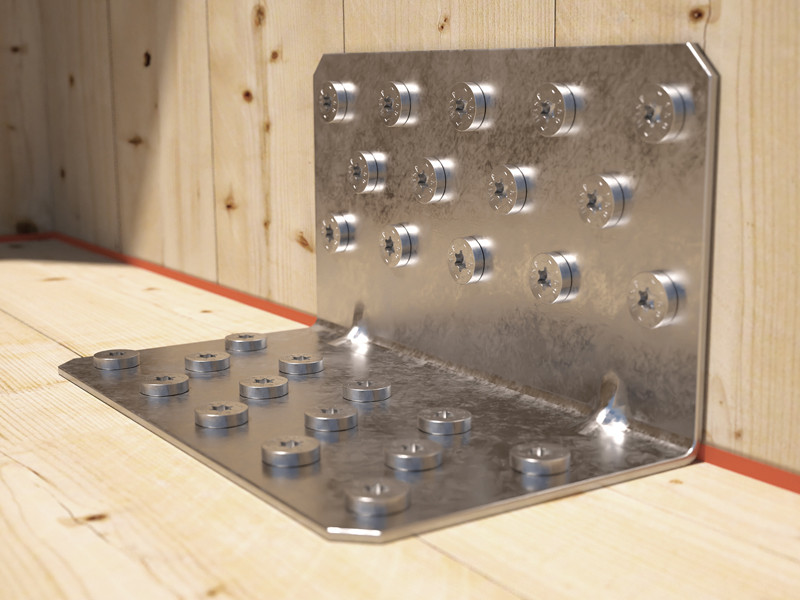

Kształt stożkowy ścięty pod łbem wkrętów HBS PLATE zapewnia efekt połączenia wpustowego z okrągłym otworem płytki i zapewnia doskonałe właściwości statyczne. Zwiększona długość gwintu pozwala uzyskać doskonałą wytrzymałość na ścinanie i rozciąganie w połączeniach stal-drewno, z wartościami powyżej normy.

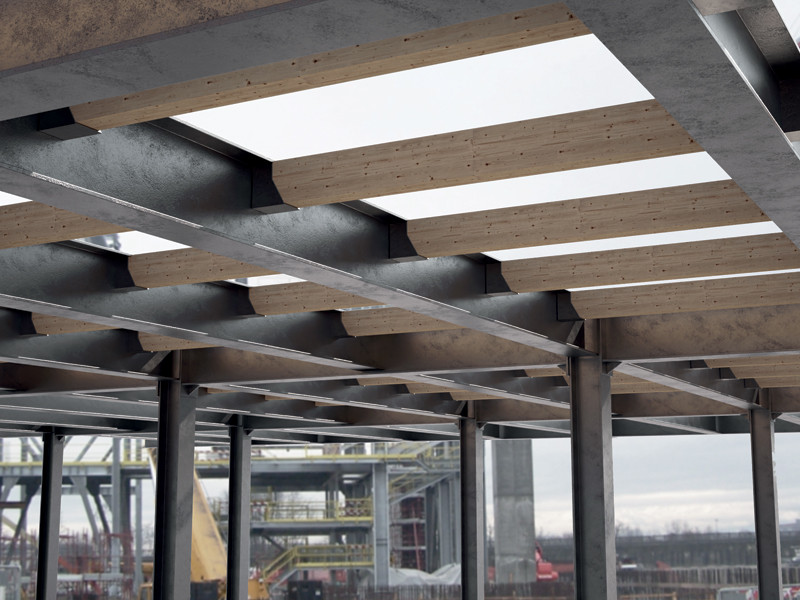

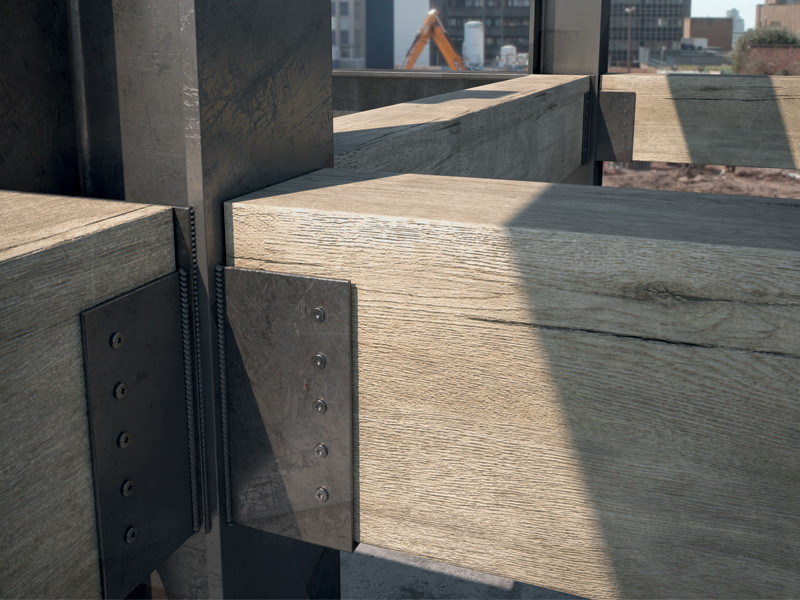

Wkręt do drewna HBS PLATE przeznaczony jest do połączeń stal-drewno w połączeniu z dużymi płytami wykonanymi na wymiar do wielokondygnacyjnych budynków drewnianych.Idealny do połączeń stal-drewno wraz z dużymi płytami zaprojektowanymi na wymiar do drewnianych budynków wielopiętrowych.

Wartości zostały przetestowane, certyfikowane i obliczone również dla montażu standardowych płytek Rothoblaas. Wykonany ze stali węglowej z ocynkowaniem galwanicznym przeznaczony jest do stosowania z płytami drewnopochodnymi, drewnem litym, drewnem klejonym, CLT, LVL i drewnem o wysokiej gęstości. Klasy użytkowania 1 i 2.

Skontaktuj się z lokalnym agentem Pobierz Katalog

Charakterystyka

ZASTOSOWANIE połączenia stal-drewno
GŁOWICA stożkowy ścięty do płytek
ŚREDNICA od 8,0 do 12,0 mm
SZEROKOŚƒÜ od 80 do 200 mm

Dokumentacja

Karta techniczna
Przewodnik Dotyczący Odległości Minimalnych
HBS P Technical data sheets 2022
Karta techniczna USA
Karta techniczna Canada
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
ETA Certificate
Deklaracja właściwości użytkowych (DOP) Pobierz
FILE CAD
File CAD HBS P 2022
File BIM.ifc
File BIM.rfa

Instrukcje montażu

Instrukcje Instalacji
Skontaktuj się z lokalnym agentem Pobierz Katalog

HBS PL

CODE info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pcs.
HBSPL860 - 8 60 52 0.32 2 3/8'' 2 1/16'' TX40 100
HBSPL880 - 8 80 55 0.32 3 1/8'' 2 3/16'' TX40 100
HBSPL8100 - 8 100 75 0.32 4'' 2 15/16'' TX40 100
HBSPL8120 - 8 120 95 0.32 4 3/4'' 3 3/4'' TX40 100
HBSPL8140 - 8 140 110 0.32 5 1/2'' 4 3/8'' TX40 100
HBSPL8160 - 8 160 130 0.32 6 1/4'' 5 1/8'' TX40 100
HBSPL1080 - 10 80 60 0.4 3 1/8'' 2 3/8'' TX40 50
HBSPL10100 - 10 100 75 0.4 4'' 2 15/16'' TX40 50
HBSPL10120 - 10 120 95 0.4 4 3/4'' 3 3/4'' TX40 50
HBSPL10140 - 10 140 110 0.4 5 1/2'' 4 3/8'' TX40 50
HBSPL10160 - 10 160 130 0.4 6 1/4'' 5 1/8'' TX40 50
HBSPL10180 - 10 180 150 0.4 7 1/8'' 6'' TX40 50
HBSPL12100 - 12 100 75 0.48 4'' 2 15/16'' TX50 25
HBSPL12120 - 12 120 90 0.48 4 3/4'' 3 1/2'' TX50 25
HBSPL12140 - 12 140 110 0.48 5 1/2'' 4 3/8'' TX50 25
HBSPL12160 - 12 160 120 0.48 6 1/4'' 4 3/4'' TX50 25
HBSPL12180 - 12 180 140 0.48 7 1/8'' 5 1/2'' TX50 25
HBSPL12200 - 12 200 160 0.48 8'' 6 1/4'' TX50 25

HBS P

CODE info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pcs.
HBSP860 - 8 60 52 0.32 2 3/8'' 2 1/16'' TX40 100
HBSP8140 - 8 140 110 0.32 5 1/2'' 4 3/8'' TX40 100
HBSP1080 - 10 80 60 0.4 3 1/8'' 2 3/8'' TX40 50
HBSP10100 - 10 100 75 0.4 4'' 2 15/16'' TX40 50
HBSP10120 - 10 120 95 0.4 4 3/4'' 3 3/4'' TX40 50
HBSP10140 - 10 140 110 0.4 5 1/2'' 4 3/8'' TX40 50
HBSP10180 - 10 180 150 0.4 7 1/8'' 6'' TX40 50
HBSP12120 - 12 120 90 0.48 4 3/4'' 3 1/2'' TX50 25
HBSP12140 - 12 140 110 0.48 5 1/2'' 4 3/8'' TX50 25
HBSP12160 - 12 160 120 0.48 6 1/4'' 4 3/4'' TX50 25
HBSP12180 - 12 180 140 0.48 7 1/8'' 5 1/2'' TX50 25
HBSP12200 - 12 200 160 0.48 8'' 6 1/4'' TX50 25
