PODSTAWA SŁUPA TYPU T

F70

Produkt dostępny od listopada 2024 r.

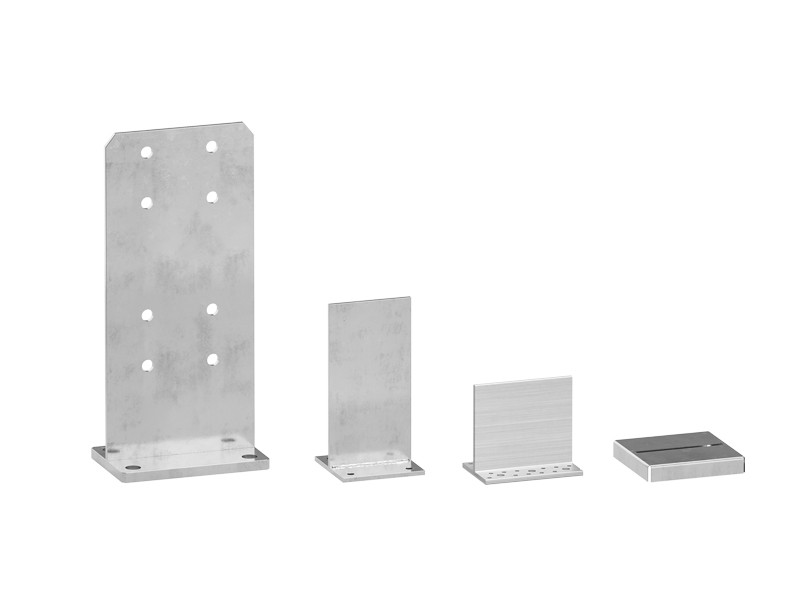

F70 jest ukrytą podstawą słupa, przeznaczoną do montażu słupów o różnych rozmiarach. Dostępna jest w dwóch wersjach: bez otworów, do stosowania ze sworzniami samowiercącymi SBD; z otworami, do stosowania ze sworzniami gładkimi lub śrubami.

Filmy

PODSTAWA SŁUPA UKRYTA F70: ESTETYKA I MOŻLIWOŚƒÜ DOSTOSOWANIA DO KOLUMN O RÓŻNYCH ROZMIARACH

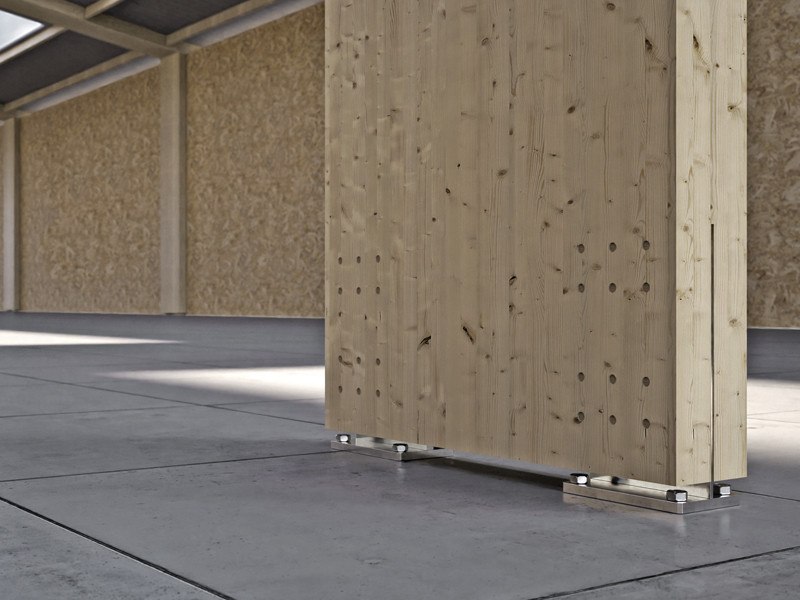

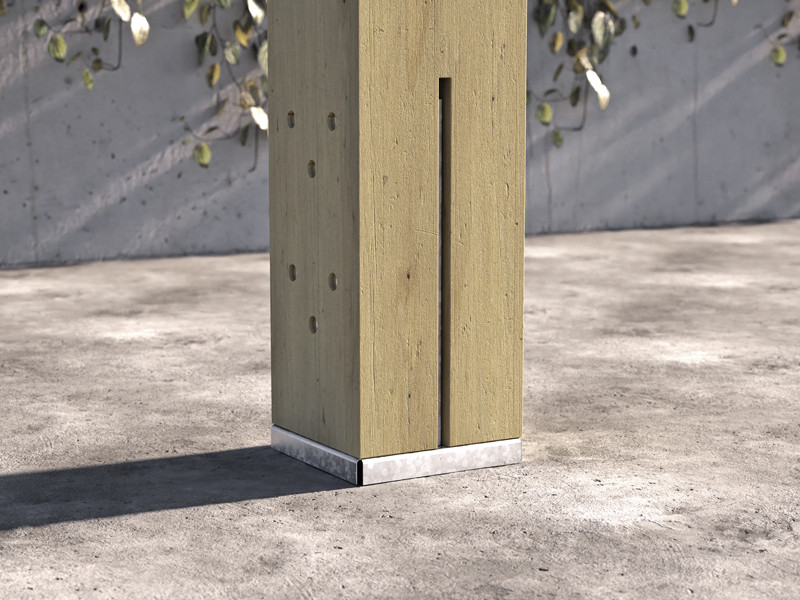

Wewnętrzne ostrze podstawy słupa F70 pozwala na wykonanie całkowicie ukrytego połączenia, co zapewnia najwyższą estetykę wykonania.

Podstawa słupa F70 jest wytrzymała na moment zginający i umożliwia wykonywanie połączeń na pół-wpust u podstawy. W zależności od zastosowanej konfiguracji mocowania, uzyskuje się różne stopnie wytrzymałości. Różne konfiguracje mocowań są obliczane i certyfikowane zgodnie z ETA.

F70 jest wytrzymała na ściskanie, rozciąganie, ścinanie i moment. W celu zapewnienia optymalnej trwałości może zostać połączony z płytką F70 LIFT, w celu wygenerowania wyniesienia nad podłoże i ochrony kotew przed wilgocią. Wykonana ze stali węglowej z ocynkowaniem ogniowym, nadaje się do klas użytkowania 1, 2 i 3 oraz do stosowania na drewnie litym i klejonym i LVL.

Dokumentacja

Karta techniczna
Karta techniczna Canada
ETA Certificate
Deklaracja właściwości użytkowych (DOP) Pobierz
FILE CAD
File BIM.ifc
File BIM.rfa

F70

CODE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pcs.
F7080 80 80 156 4 1
F70100 100 100 206 6 1
F70140 140 140 308 8 1
F70180 180 120 400 6 1
F70220 220 140 400 6 1

F70 L - with holes

CODE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pcs.
F70100L 100 100 206 6 1
F70140L 140 140 308 8 1
F70180L 180 120 400 6 1
F70220L 220 140 400 6 1

F70 LIFT

CODE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pcs.
F70100LIFT 120 120 20 2 1
F70140LIFT 160 160 22 2 1

ALUMIDI

CODE H
[mm]
pcs.
ALUMIDI80 80 25
ALUMIDI120 120 25
ALUMIDI160 160 25
ALUMIDI200 200 15
ALUMIDI240 240 15
