ŁĄCZNIK UKRYTY Z UCHWYTEM DREWNO-DREWNO
UV T
System połączeń z uchwytem, szybki do zamontowania i zdemontowania, przeznaczony do wykonywania konstrukcji tymczasowych.

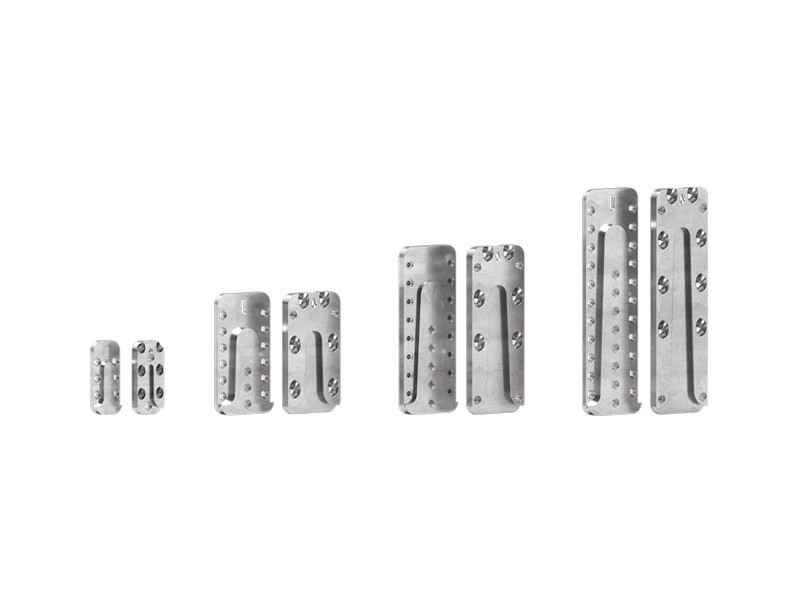

Dostępny w pięciu wersjach, do dostosowania dla belki drugorzędnej i przyłożonego obciążenia. Wytrzymałości ponad 60 kN.

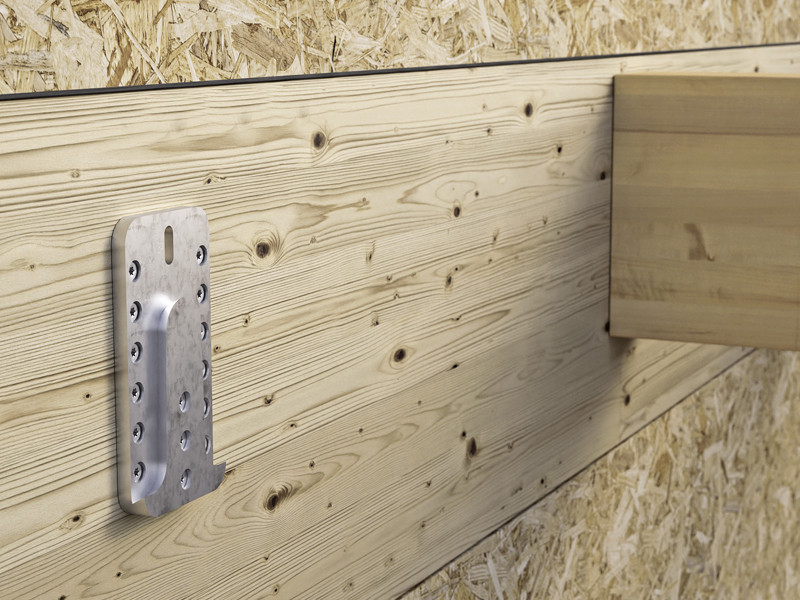

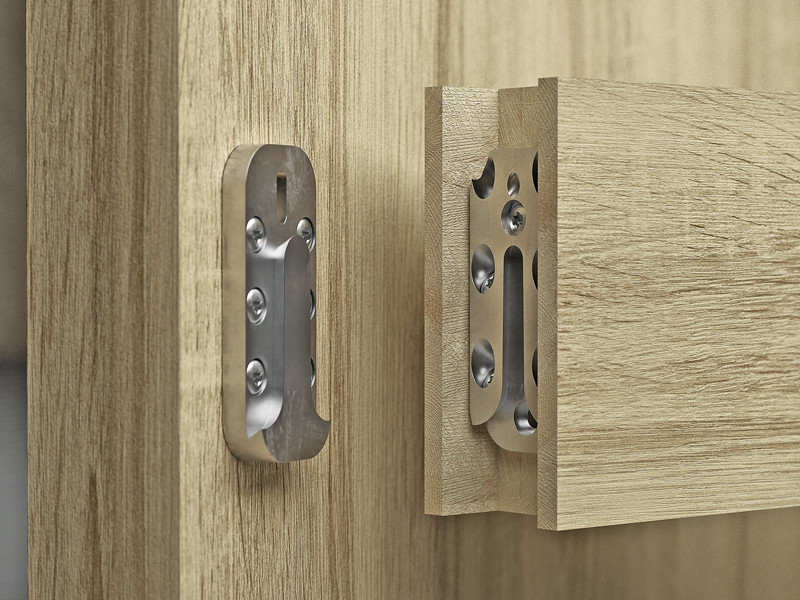

UV-T, łącznik ukryty do możliwych do demontowania połączeń drewno-drewno.
Filmy
Wytrzymałości certyfikowane we wszystkich kierunkach obciążenia, zapewniają bezpieczne mocowanie również w obecności sił bocznych, osiowych i podnoszących, takich jak trzęsienia ziemi lub wiatr.
Trójwymiarowa płytka perforowana ze stopu aluminium przeznaczona jest do wykonywania połączeń ścinanych drewno-drewno i zastosowań wymagających wytrzymałości we wszystkich kierunkach. Jest również odpowiednia do stosowania na drewnie litym i klejonym, CLT i LVL.
Dokumentacja
Karta techniczna
|
|
|---|---|
Karta techniczna USA
|
|
| Deklaracja właściwości użytkowych (DOP) | Pobierz |
FILE CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
UV T
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| UVT3070 | 30 | 70 | 16 | 25 |
| UVT4085 | 40 | 85 | 16 | 25 |
| UVT60115 | 60 | 115 | 16 | 25 |
| UVT60160 | 60 | 160 | 16 | 10 |
| UVT60215 | 60 | 215 | 16 | 10 |
