ŁĄCZNIK UKRYTY Z UCHWYTEM DREWNO-BETON
LOCK C
LOCK C jest łatwym w montażu łącznikiem ukrytym ze stopu aluminium do wykonywania połączeń drewno-beton. System z uchwytem przeznaczany jest do szybkiego demontażu belek drewnianych na potrzeby sezonowe.
Filmy
LOCK C, PŁYTKA Z UCHWYTEM DO POŁĄCZEŃ DREWNO-BETON.

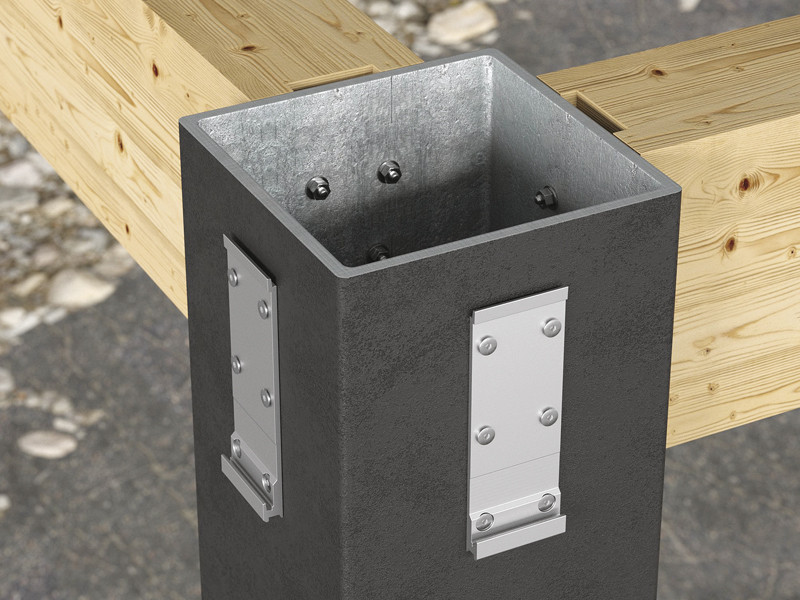

Szybki montaż na betonie zapewniany jest dzięki mocowaniu za pomocą kotew wkręcanych od strony betonu i wkrętów samowiercących od strony drewna. Mocowanie do betonu jest ukryte. Po zainstalowaniu bez frezowania zapewnia estetycznie zadowalający efekt fugi.

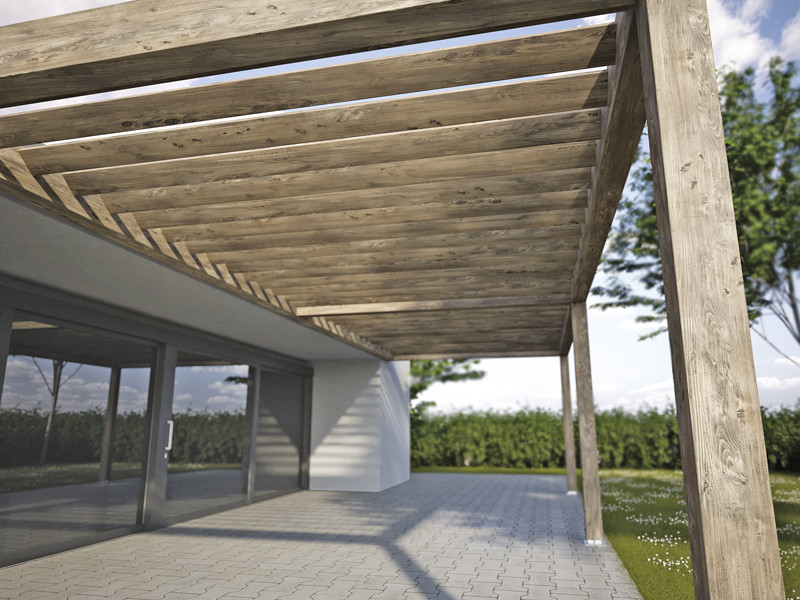

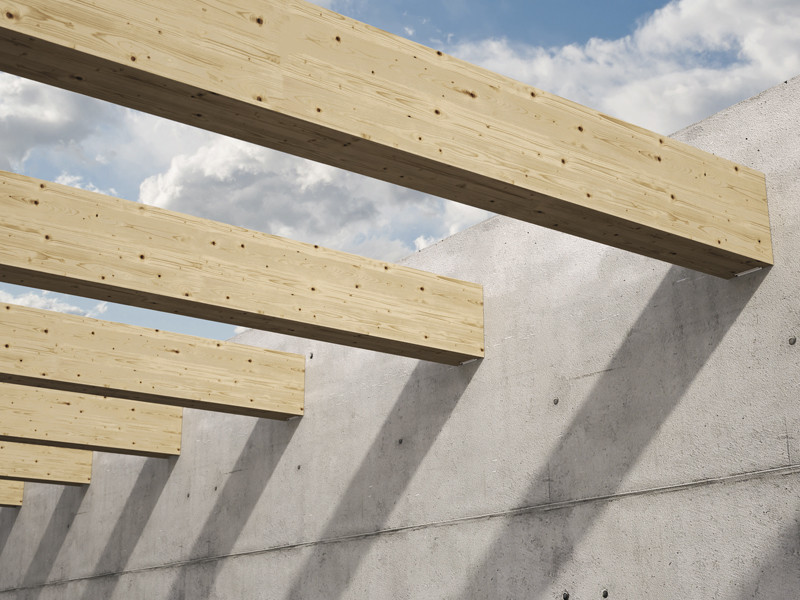

Wykonana ze stopu aluminium, płytka ukryta LOCK C przeznaczona jest do renowacji lub odnawiania istniejących budynków, jak również do wykonywania dachów lub pergoli przy betonowych podporach.
Wykonana ze stopu aluminium, może być używana do połączeń na ścinanie drewno-beton na drewnie litym i klejonym, CLT i LVL.
Dokumentacja
Karta techniczna
|
|
|---|---|
LOCK: Wybór łącznika i przewodnik po trwałości
|
|
ETA Certificate
|
|
| Deklaracja właściwości użytkowych (DOP) | Pobierz |
FILE CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

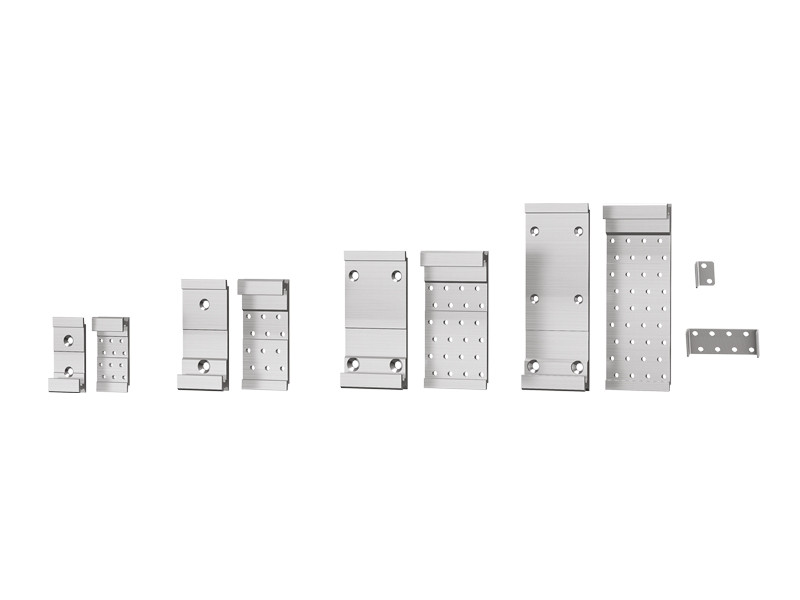

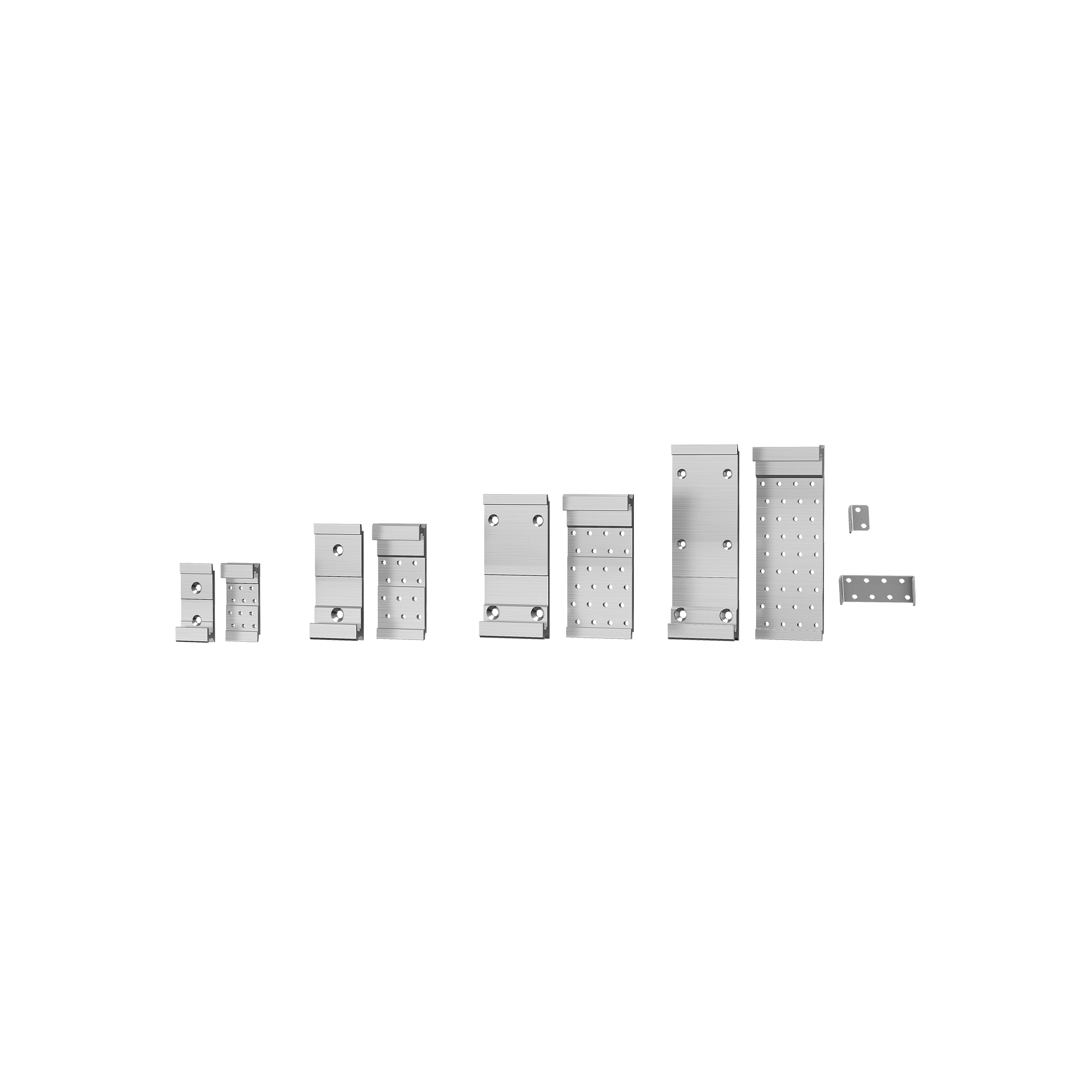

LOCK C
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| LOCKC53120 | 52.5 | 120 | 20 | 25 |
| LOCKC75175 | 75 | 175 | 22 | 12 |
| LOCKC100215 | 100 | 215 | 22 | 8 |
| LOCKC100290 | 100 | 290 | 22 | 10 |
LOCK STOP
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| LOCKSTOP5 | 19 | 27.5 | 1.5 | 100 |
| LOCKSTOP7 | 26.5 | 38 | 1.5 | 50 |
| LOCKSTOP75 | 81 | 40 | 2.5 | 20 |
| LOCKSTOP100 | 106 | 40 | 2.5 | 20 |
