PŁYTKI DO SIŁ ROZCIĄGAJĄCYCH
WHT PLATE C

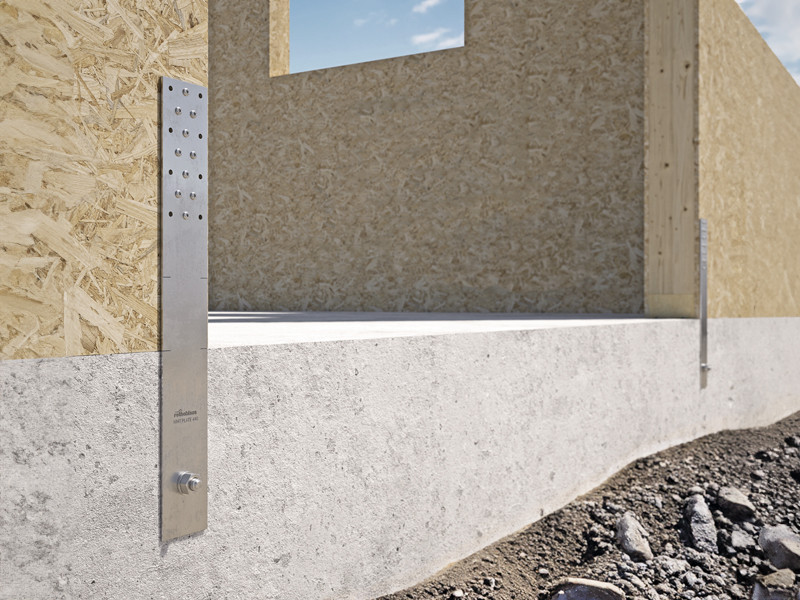

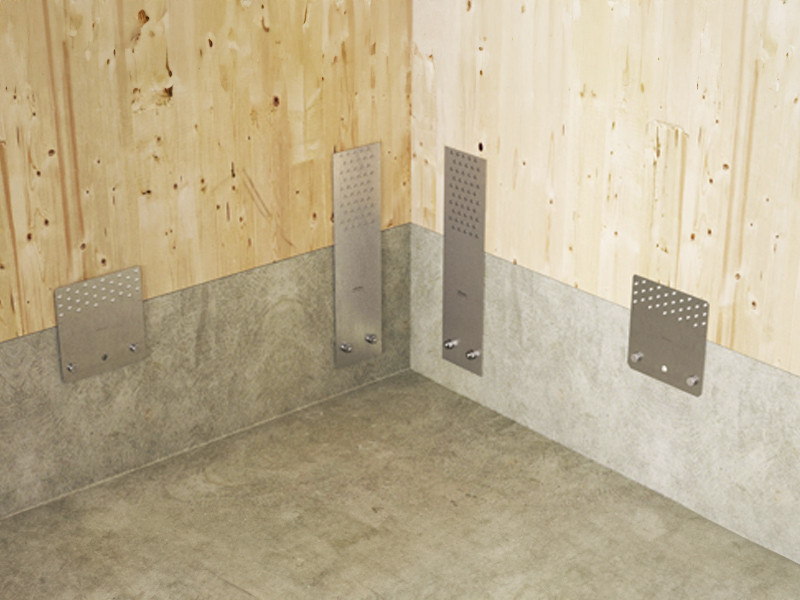

Płytka do drewna WHT PLATE C przeznaczona jest do wykonywania ciągłych połączeń na rozciąganie płyt CLT i konstrukcji ramowych z konstrukcją no śną z betonu zbrojonego. Dostępna w dwóch wersjach: WHT PLATE 440 dla konstrukcji ramowych i WHT PLATE 540 dla konstrukcji z płyty CLT.
WHT PLATE C, METALOWA PŁYTKA DO POŁĄCZEŃ NA ROZCIĄGANIE DREWNO-BETON
Większa wytrzymałość na rozciąganie pozwala zoptymalizować ilość koniecznych łączników i znaczną oszczędność czasu montażu. Produkty oznaczone CE i wstępnie obliczone/gotowe do użycia wartości wytrzymałości, również dla różnych grubości cokołów betonowych.
Poza swoją naturalną funkcją, złącze sprawdzi się jako doskonałe rozwiązywanie we wszelkich wyjątkowych punktach, gdzie wymagane jest przeniesienie sił pionowych z drewna na beton. W przypadku naprężeń o różnym natężeniu lub warstwy poziomującej można zastosować wcze śniej obliczone gwo≈∫dziowanie częściowe.
Wykonana ze stali węglowej z ocynkowaniem galwanicznym, przeznaczona jest do stosowania na CLT, LVL, drewnie litym i klejonym, konstrukcjach szkieletowych i płytach drewnopochodnych.
Dokumentacja
Karta techniczna
|
|
|---|---|
| Deklaracja właściwości użytkowych (DOP) | Pobierz |
FILE CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

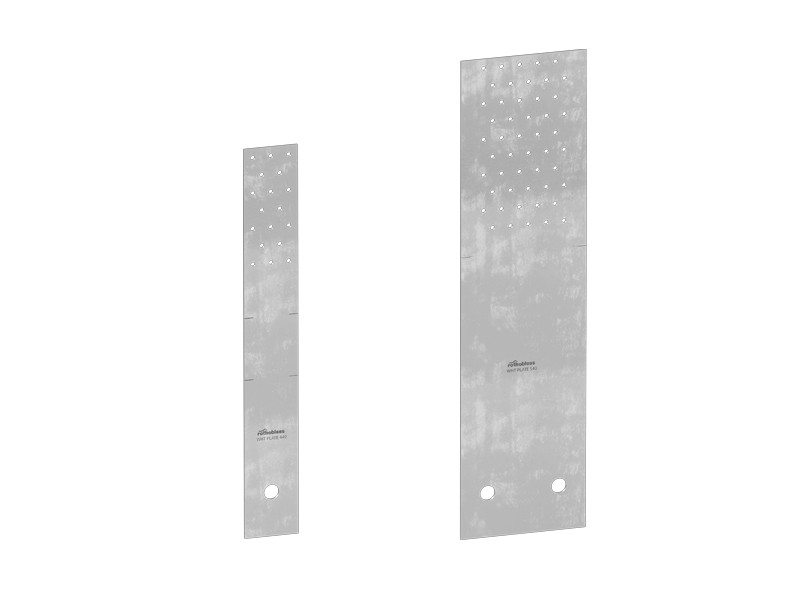

WHT PLATE C
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| WHTPLATE440 | 60 | 440 | 3 | 10 |
| WHTPLATE540 | 140 | 540 | 3 | 10 |
