WSPORNIK DO POKRYĆ DACHOWYCH Z BLACHY TRAPEZOWEJ
SHIELD 2

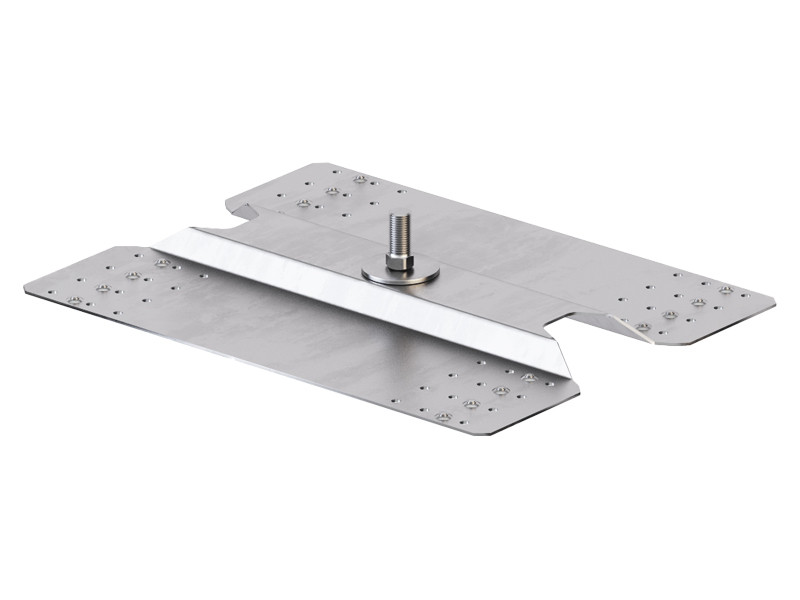

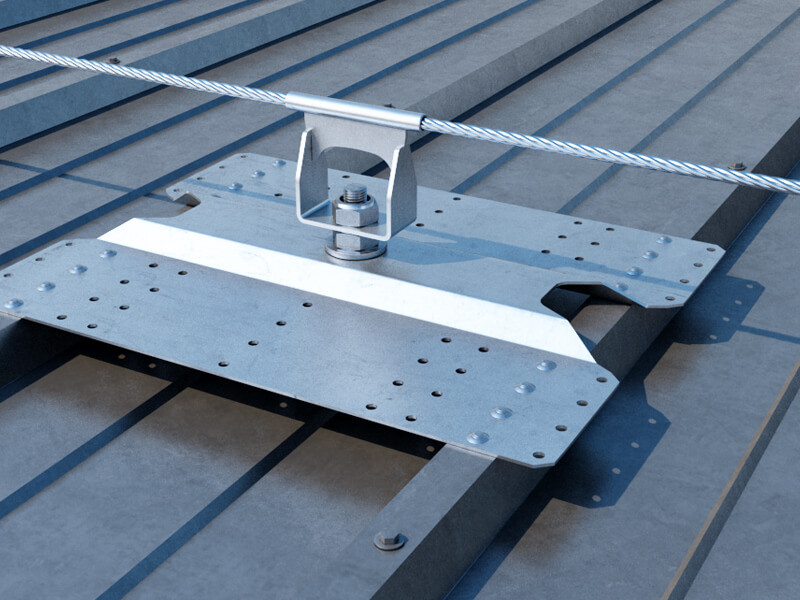

SHIELD 2.0 to wspornik po średni przeznaczona do systemu linowego na dachach pokrytych blachą trapezową. Może być wykorzystywany do tworzenia systemów linowych w systemie PATROL w połączeniu ze wspornikiem SHIELD, a także pełni funkcję wspornika dla punktu kotwiczącego AOS01.
Wspornik po średni do systemów linowych na pokryciach z blachy trapezowej. Do dachów płaskich i spadzistych wybierz SHIELD 2.0.

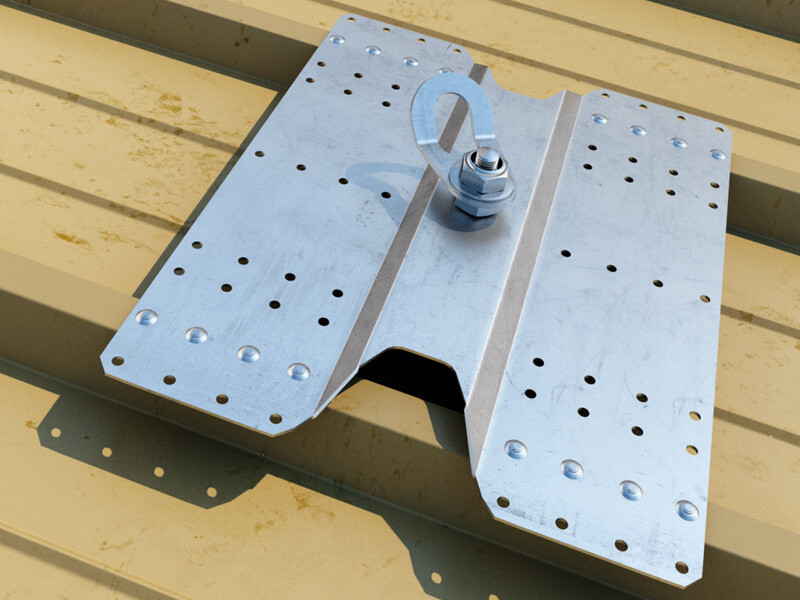

SHIELD 2.0 zapewnia szybki i łatwy montaż, dzięki dopasowaniu do pojedynczej płyty, na której montowane są elementy po średnie systemu linowego PATROL lub punkt kotwiczący AOS01. Wspornik SHIELD 2.0 przeznaczony jest do montażu na blachach trapezowych lub trapezowych płytach warstwowych, zarówno stalowych jak i aluminiowych. Dostawa obejmuje nity montażowe i uszczelki z gumy komórkowej, aby zagwarantować doskonałą wodoszczelność konstrukcji po montażu.
Punkt kotwiczący AOS01 nie jest dołączany do zestawu, należy zamawiać go oddzielnie. Nośność maksymalna: 2 operatorów
Charakterystyka
| Zastosowanie | SYSTEM LINOWY (POŚREDNI), PUNKT POJEDYNCZY |
|---|---|
| Konstrukcja no śna | BLACHA TRAPEZOWA |
| Zakres zastosowania | STAL MIN. 0,5MM - ALUMINIUM 0,7MM |
| Liczba operatorów | 2 |
| Materiał | STAL NIERDZEWNA 1.4301 / AISI304 |
Dokumentacja
Certyfikat Australia
|
|
|---|---|
Deklaracja zgodności
|
|
Safety regulations, instructions for installation and use
|
|
File BIM.ifc
|
|
File BIM.rfa
|
|
EAC certificate (anchor lines)
|
Instrukcje montażu
| Installation manual |
|---|
SHIELD 2.0
| CODE | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|
| SHIELD2 | AISI 304 stainless steel grade 1.4301 | 420 | 65 | 322 | 1 |
