WSPORNIK DO POKRYĆ DACHOWYCH Z BLACHY TRAPEZOWEJ
SHIELD

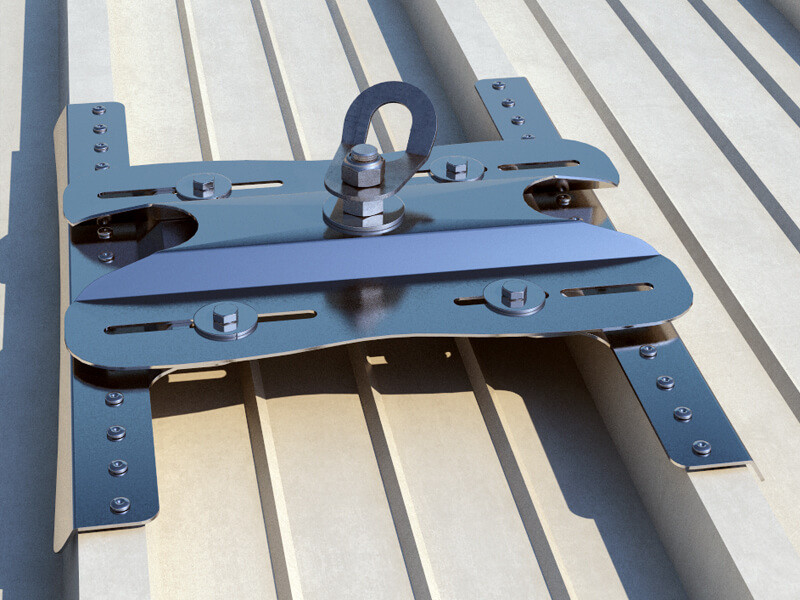

SHIELD to wspornik do stosowania na wszystkich pokryciach dachowych z blachy trapezowej z rozstawem fałd do 420 mm.

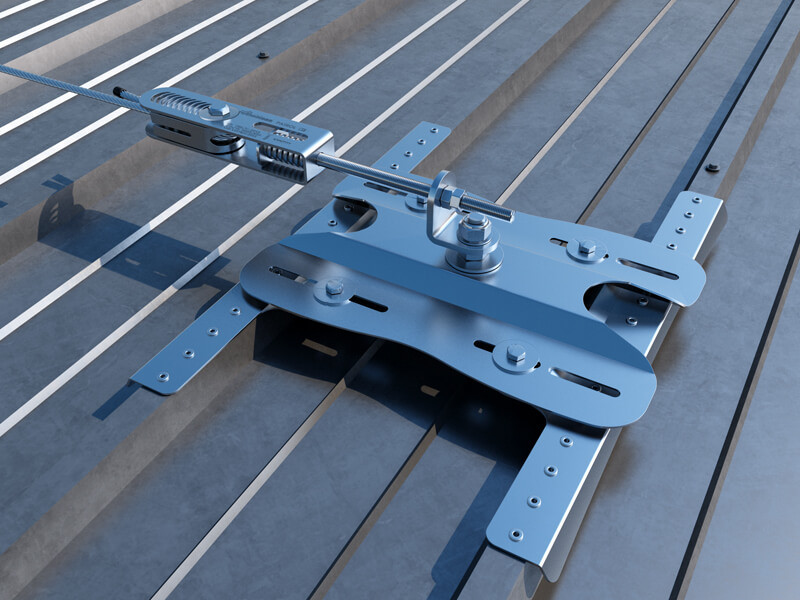

Jest to idealny system do tworzenia pojedynczych punktów kotwiczących oraz prostych lub narożnych systemów linowych, zarówno na dachach płaskich, jak i spadzistych.
Filmy
Wspornik do dachów metalowych, jakiego oczekiwaliście. SHIELD – bezpieczny i łatwy montaż.
Wspornik SHIELD pozwala to łatwy i szybki montaż.

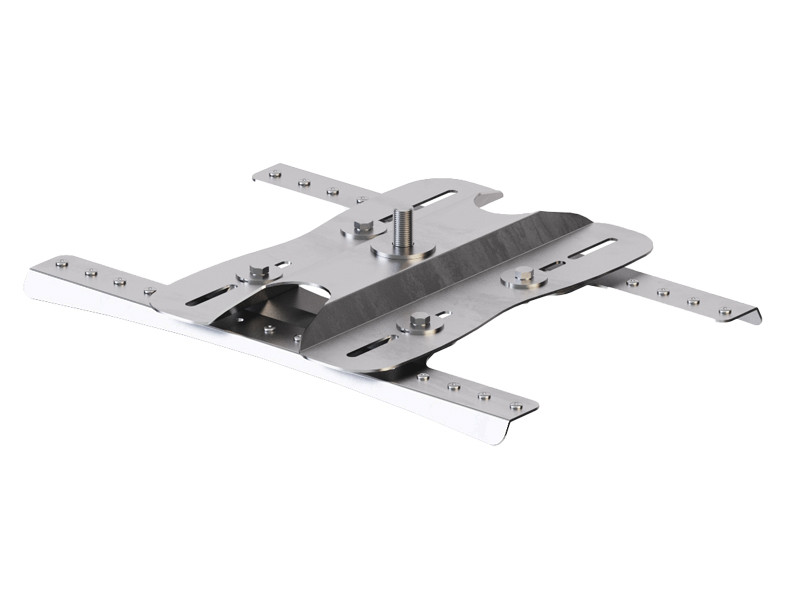

Składa się z †dwóch głównych elementów – żeber do mocowania do pokrycia oraz płyty podstawy, na której montowane są komponenty systemu linowego PATROLlub punkt kotwiczący AOS01.
Dzięki odpowiedniemu osprzętowi możliwe jest przygotowanie systemów linowych prostych i narożnych, aby zapewnić operatorom bezpieczeństwo pracy w każdej sytuacji.
Wspornik SHIELD przeznaczony jest do montażu na płytach warstwowych trapezowych lub na blachach trapezowych, zarówno stalowych jak i aluminiowych.
Dostarczany jest w komplecie z nitami mocującymi i uszczelkami z gumy komórkowej, aby zapewnić doskonałą wodoszczelność konstrukcji po montażu, a dzięki niewielkim rozmiarom gwarantuje mniejszy efekt wizualny.
Nośność maksymalna: 2 operatorów
Charakterystyka
| Zastosowanie | SYSTEM LINOWY, PUNKT POJEDYNCZY |
|---|---|
| Konstrukcja no śna | BLACHA TRAPEZOWA |
| Zakres zastosowania | STAL MIN. 0,4MM - ALUMINIUM 0,6MM |
| Liczba operatorów | 2 |
| Materiał | STAL NIERDZEWNA 1.4301 / AISI304 |
Dokumentacja
Certyfikat Australia
|
|
|---|---|
Deklaracja zgodności
|
|
Safety regulations, instructions for installation and use
|
|
Safety regulations, instructions for installation and use - English (AU)
|
|
File BIM.ifc
|
|
File BIM.rfa
|
|
Declaration of Installation and inspection
|
|
EAC certificate (anchor points)
|
|
EAC certificate (anchor lines)
|
Instrukcje montażu
| Installation manual |
|---|
SHIELD
| CODE | material | H
[mm]
|
L
[mm]
|
measures
[mm]
|
pcs. |
|---|---|---|---|---|---|
| SHIELD | AISI 304 stainless steel grade 1.4301 | 85 | 476 | 180 – 420 | 1 |
