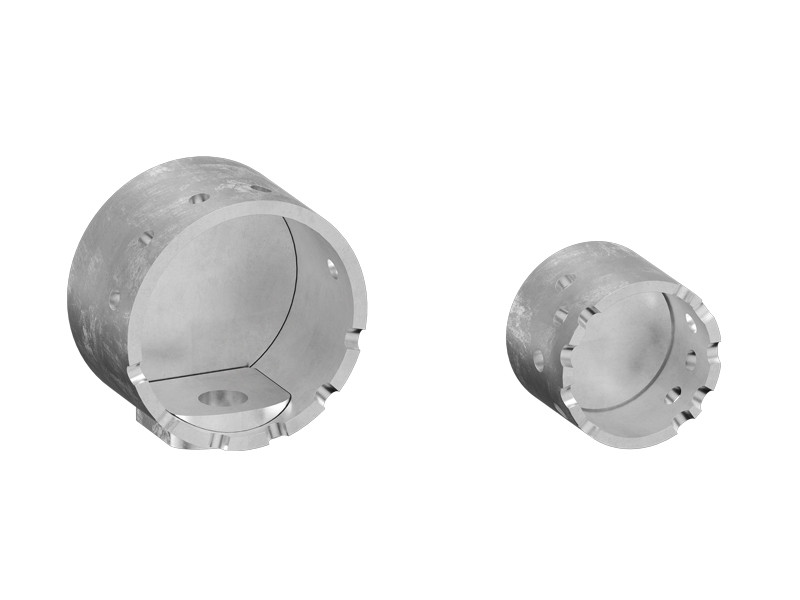

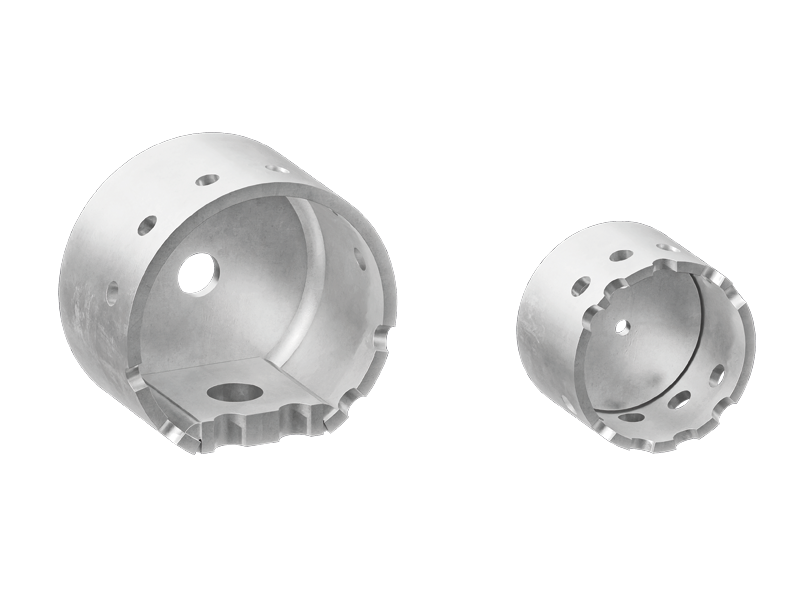

ŁĄCZNIK DEMONTOWALNY DO PŁYT KONSTRUKCYJNYCH
RING

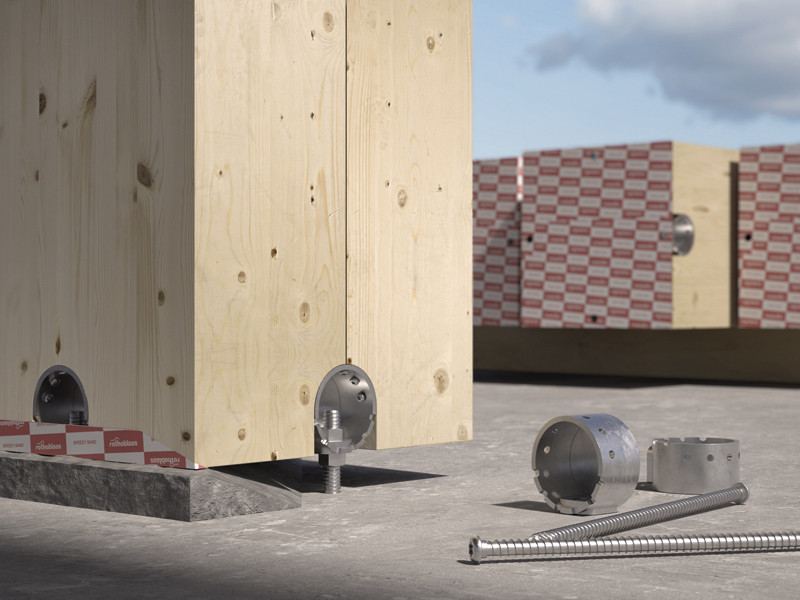

Dzięki swojej okrągłej geometrii i podwójnemu nachyleniu wkrętów, RING całkowicie wprowadzany jest w drewnianą ścianę, stanowiąc idealne rozwiązanie w zakresie prefabrykacji w zakładzie, transportu i prostego montażu na miejscu.
Gwarantuje również demontowalność.
CHARAKTERYSTYKA
Dzięki podwójnemu nachyleniu wkrętów, łączniki mogą być montowane fabrycznie lub na miejscu. Montaż wkrętów skośnych jest ułatwiony dzięki specjalnej geometrii łącznika.

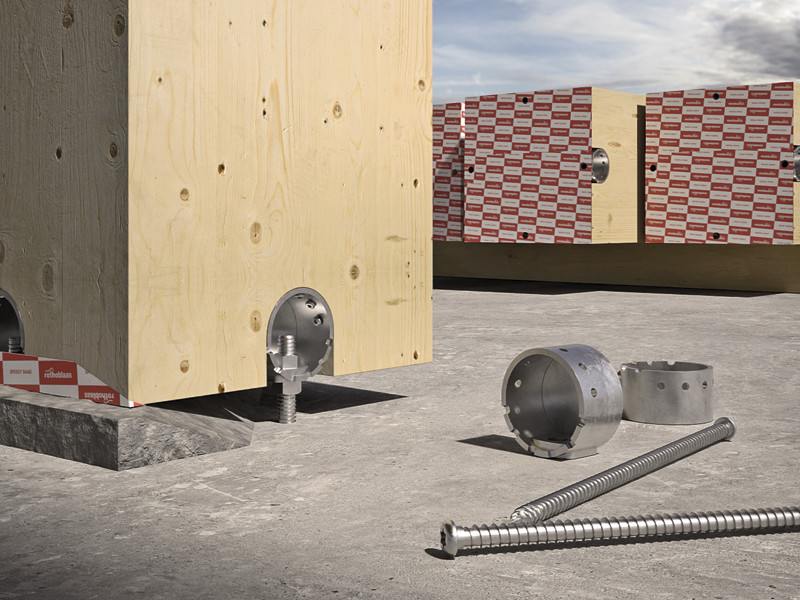

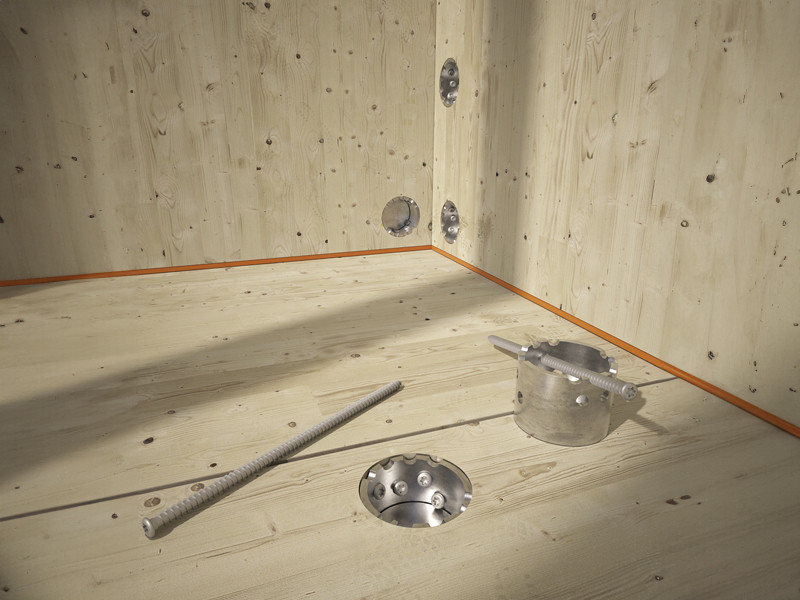

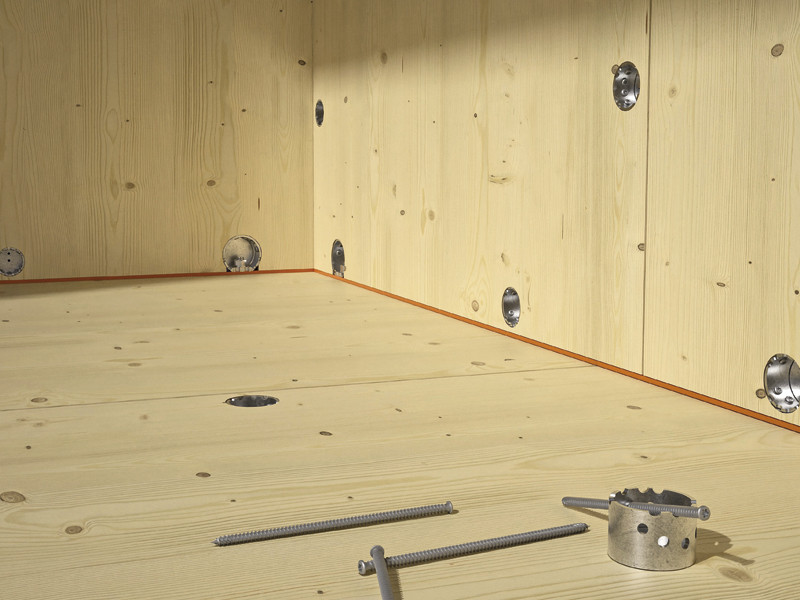

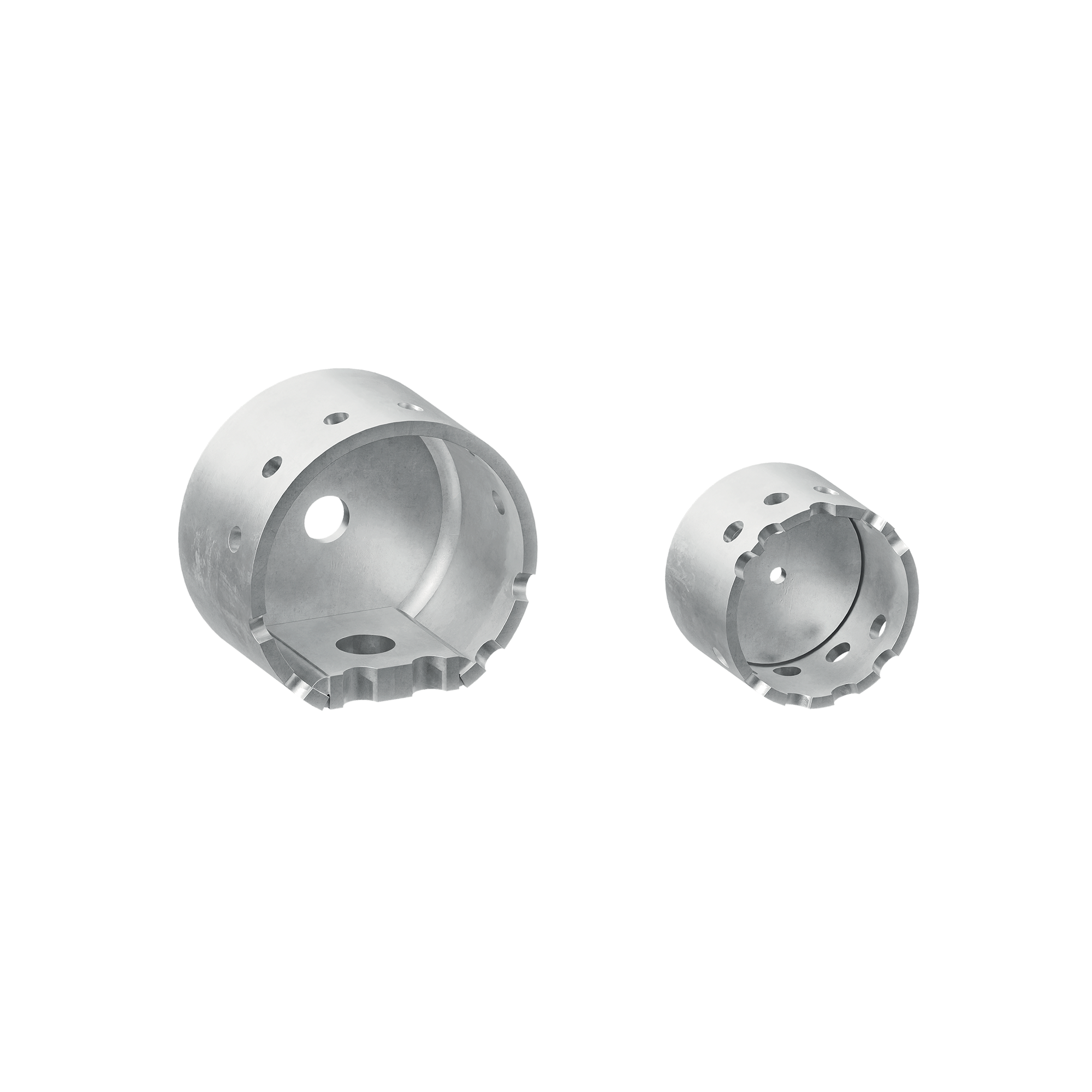

Wersja ze wkrętami (RING60T) jest idealna do połączeń między płytami CLT, jako system łączenia strop-strop, strop-ściana lub ściana-ściana. Montowany w zakładzie lub na miejscu, umożliwia pozycjonowanie płyt zgodnie z dowolnym nachyleniem i tolerancjami.

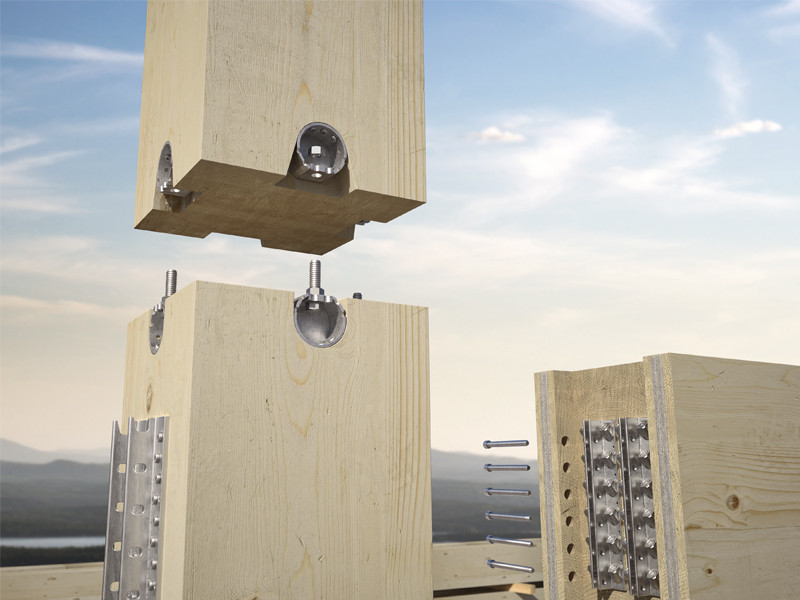

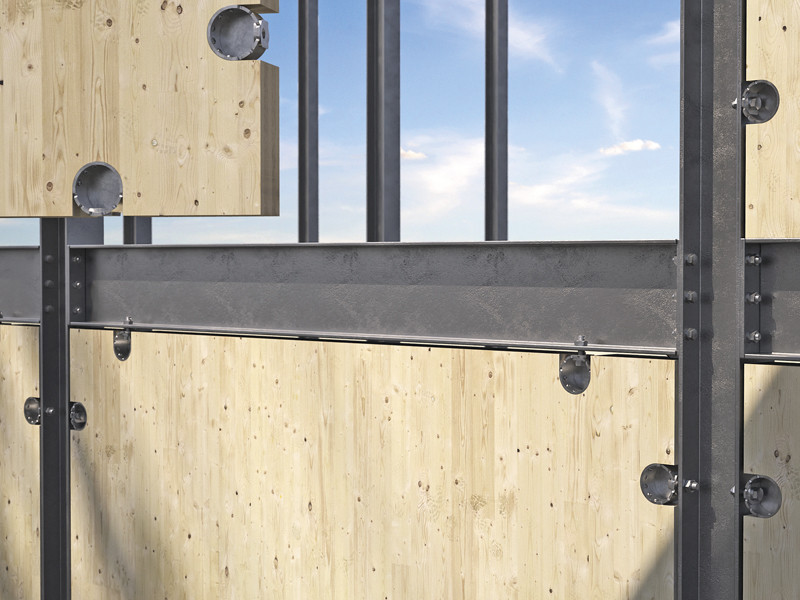

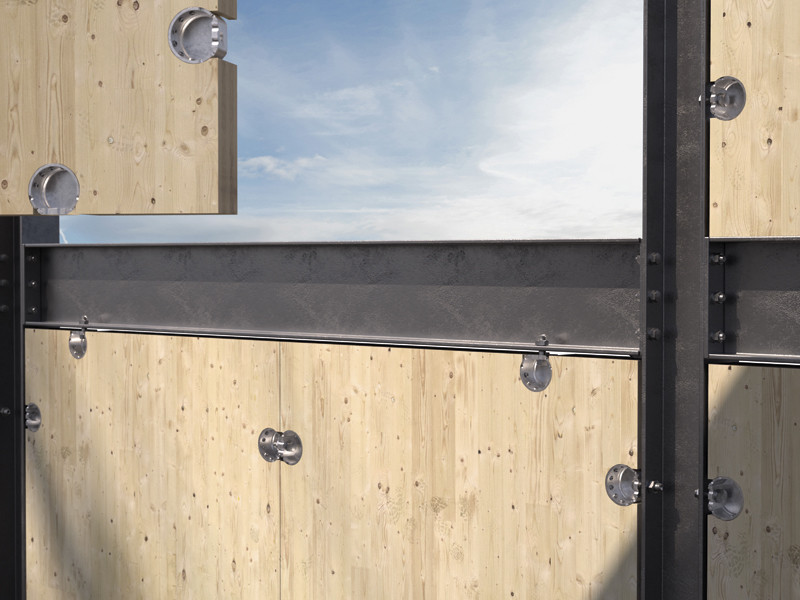

Wersja ze śrubą (RING90C) jest idealna do wykonywania połączeń drewno-stal w konstrukcjach hybrydowych lub połączeń drewno-drewno przy użyciu dwóch łączników. Nie wymaga żadnych dodatkowych elementów, wystarczy przykręcenie śrubą M16.
Wysoka wytrzymałość łącznika pozwala na zmniejszenie liczby mocowań. W zakładzie wymagana jest prosta obróbka płyty, co skutkuje łatwością transportu i montażu, przyspieszonymi dzięki czynnościom wykonywanym tylko po jednej stronie ściany.
Złącza RING wykonane są ze stali węglowej S355, z obróbką powierzchniową Fe/Zn12c, aby zmaksymalizować wytrzymałość i trwałość.
Dokumentacja
| Karta techniczna |
|---|
RING
| CODE | Ø
[mm]
|
B
[mm]
|
pcs. | |
|---|---|---|---|---|
| RING60T | New | 60 | 45 | 5 |
| RING90C | New | 90 | 50 | 5 |
