ŁĄCZNIK UKRYTY Z UCHWYTEM DREWNO-DREWNO
LOCK T MIDI
LOCK T MIDI to innowacyjna płytka z uchwytem do całkowicie ukrytych połączeń drewno-drewno, która zapewnia wyjątkową wytrzymałość.
Łatwa do demontażu, przeznaczona jest do tworzenia niewielkich konstrukcji. Może być stosowana jako łącznik ukryty również z elementami o zmniejszonym przekroju.

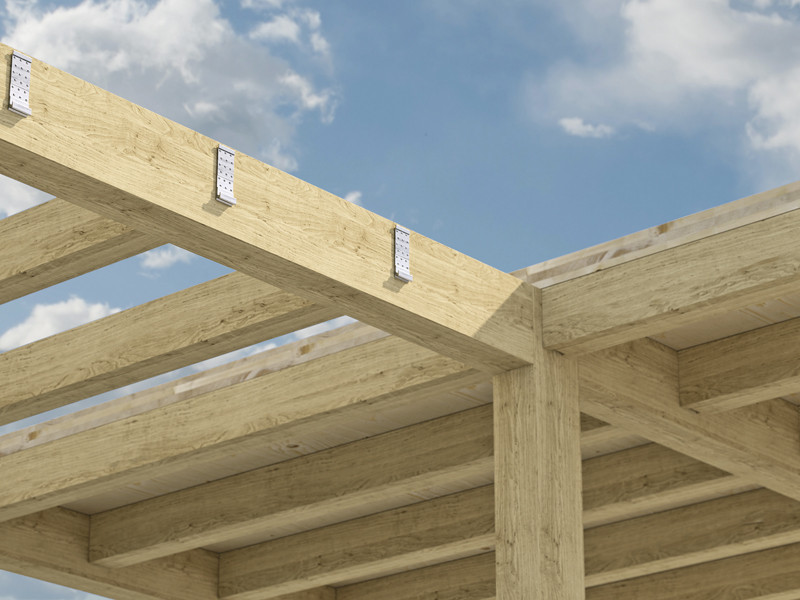

Optymalna dla systemów słupowo-ryglowych, wiat samochodowych, pergoli lub stropów, w zastosowaniach wewnętrznych i zewnętrznych.
Filmy
LOCK T MIDI: MOCNY, BEZPIECZNY, MOŻLIWY DO ZDEMONTOWANIA, NADAJE SIĘ DO ŚRODOWISK AGRESYWNYCH.

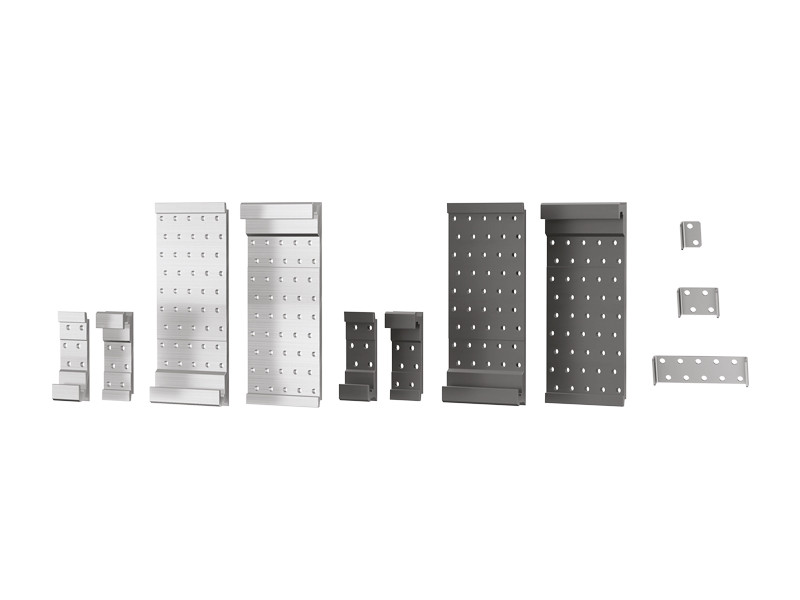

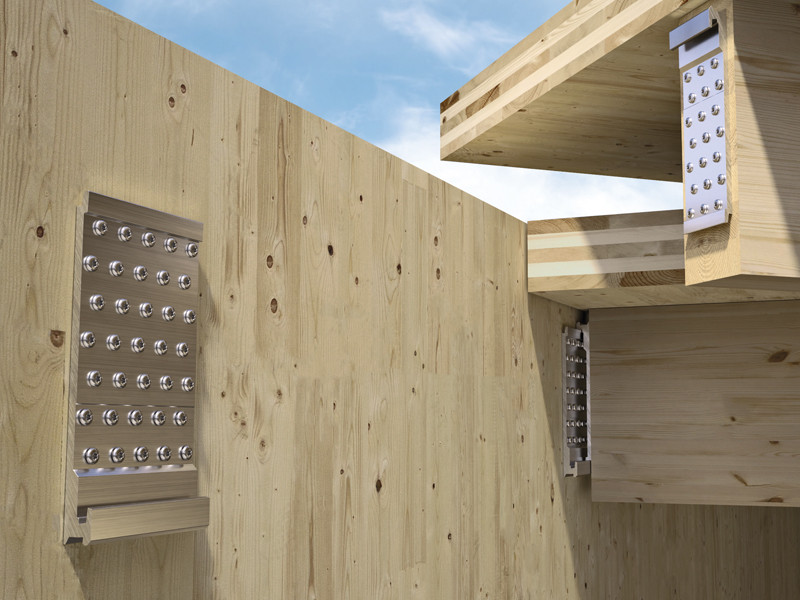

LOCK T MIDI to trójwymiarowa płytka perforowana ze stopu aluminium. Łącznik może być instalowany w różnych konfiguracjach, z frezowaniem w elemencie głównym lub belce drugorzędnej, w przypadku montażu ukrytego, lub bez specjalnych cięć, w przypadku montażu odkrytego.

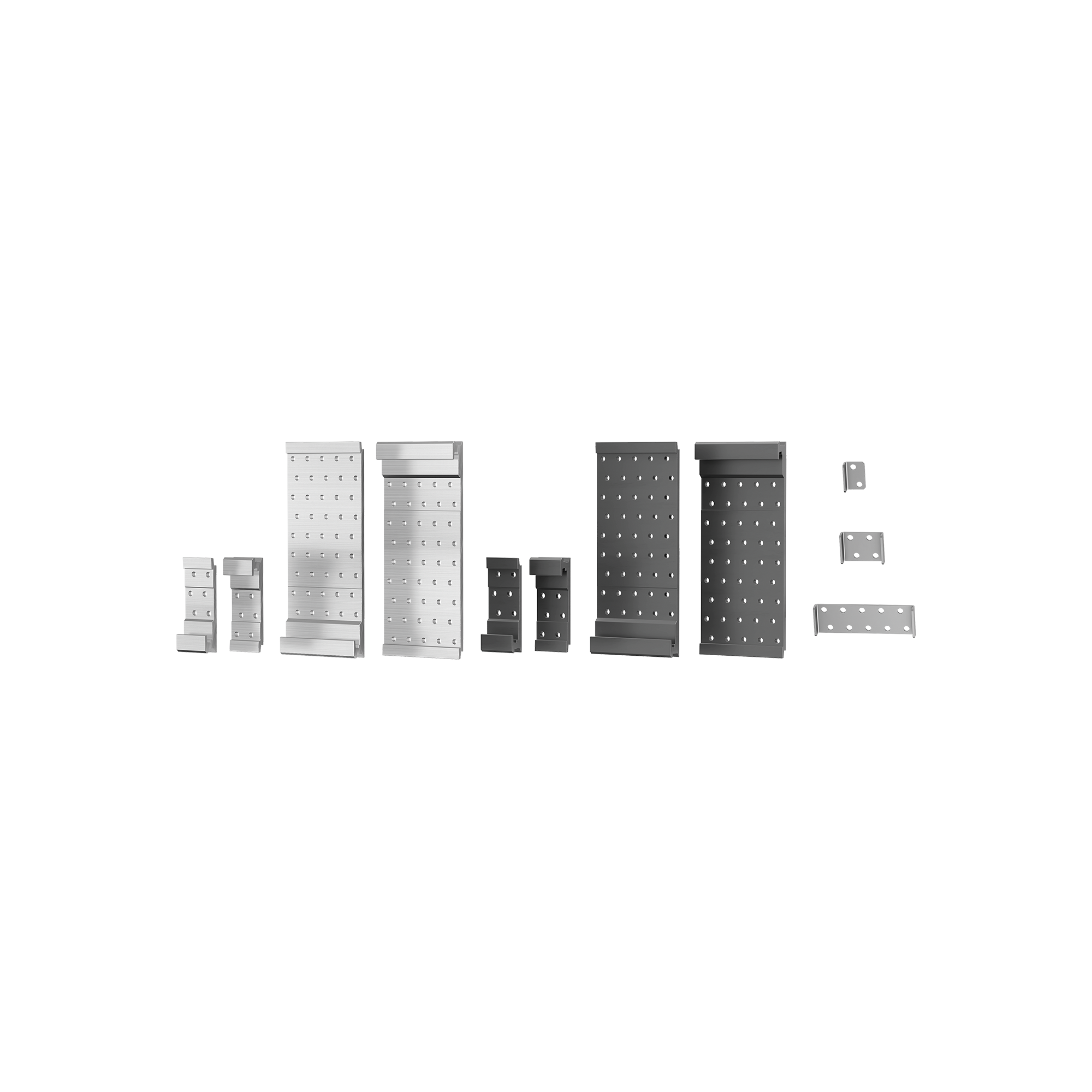

Płytka z uchwytem do połączeń drewno-drewno LOCK T MIDI dostępna jest w dwóch wersjach: standardowej lub EVO, malowanej na kolor czarnego grafitu, zapewniającego wyjątkowe właściwości. Obie wersje mogą być stosowane z trzema odmianami wkrętów: ze stali nierdzewnej martenzytycznej, ze stali węglowej oraz z powłoką C4 EVO. Idealna kombinacja łącznika z wkrętem spełnia wszystkie wymagania dotyczące mocowania, z myślą o środowisku agresywnym lub obecności agresywnego drewna zawierającego taninę, takiego jak kasztan i dąb.
Boczne płytki mocujące LOCK STOP i wkręt uniemożliwiający wysunięcie pionowe umożliwiają uzyskanie certyfikowanych wytrzymałości we wszystkich kierunkach w każdej konfiguracji.
Połączenie z frezowaniem w elemencie głównym umożliwia spełnienie wymagań w zakresie odporności ogniowej.

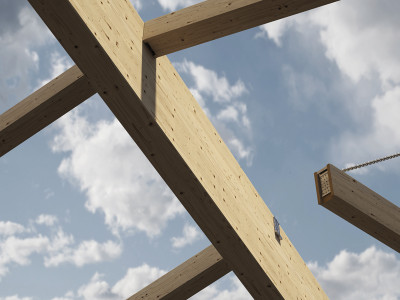

Dzięki montażowi za pomocą jednego rodzaju wkrętu, montaż LOCK T MIDI jest łatwy i szybki. Obie części łącznika mogą być wstępnie zamontowane na elementach drewnianych poza miejscem budowy, bez konieczności mocowania na miejscu.
Dokumentacja
Karta techniczna
|
|
|---|---|
LOCK: Wybór łącznika i przewodnik po trwałości
|
|
Karta techniczna USA
|
|
ETA Certificate
|
|
| Deklaracja właściwości użytkowych (DOP) | Pobierz |
FILE CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
|
LOCK Calculator – Spreadsheet according to Eurocode 1995
|
|
LOCK Calculator – Spreadsheet according to NDS (USA building code)
|
LOCK T MIDI
| CODE | B
[mm]
|
H
[mm]
|
P
[mm]
|
pcs. |
|---|---|---|---|---|
| LOCKT50135 | 50 | 135 | 22 | 25 |
| LOCKT50175 | 50 | 175 | 22 | 18 |
| LOCKT75175 | 75 | 175 | 22 | 12 |
| LOCKT75215 | 75 | 215 | 22 | 12 |
| LOCKT100215 | 100 | 215 | 22 | 8 |
| LOCKT75240 | 75 | 240 | 22 | 20 |
| LOCKT100240 | 100 | 240 | 22 | 10 |
| LOCKT125240 | 125 | 240 | 22 | 10 |
| LOCKT75265 | 75 | 265 | 22 | 20 |
| LOCKT100265 | 100 | 265 | 22 | 10 |
| LOCKT125265 | 125 | 265 | 22 | 10 |
| LOCKT75290 | 75 | 290 | 22 | 20 |
| LOCKT100290 | 100 | 290 | 22 | 10 |
| LOCKT125290 | 125 | 290 | 22 | 10 |
LOCK T MIDI EVO
| CODE | B
[mm]
|
H
[mm]
|
P
[mm]
|
pcs. |
|---|---|---|---|---|
| LOCKTEVO50135 | 50 | 135 | 22 | 25 |
| LOCKTEVO50175 | 50 | 175 | 22 | 18 |
| LOCKTEVO75175 | 75 | 175 | 22 | 12 |
| LOCKTEVO75215 | 75 | 215 | 22 | 12 |
| LOCKTEV100215 | 100 | 215 | 22 | 8 |
| LOCKTEV75240 | 75 | 240 | 22 | 20 |
| LOCKTEV100240 | 100 | 240 | 22 | 10 |
| LOCKTEV125240 | 125 | 240 | 22 | 10 |
| LOCKTEV75265 | 75 | 265 | 22 | 20 |
| LOCKTEV100265 | 100 | 265 | 22 | 10 |
| LOCKTEV125265 | 125 | 265 | 22 | 10 |
| LOCKTEV75290 | 75 | 290 | 22 | 20 |
| LOCKTEV100290 | 100 | 290 | 22 | 10 |
| LOCKTEV125290 | 125 | 290 | 22 | 10 |
LOCK STOP
| CODE | B
[mm]
|
H
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| LOCKSTOP7 | 26.5 | 38 | 15 | 1.5 | 50 |
| LOCKSTOP50 | 56 | 40 | 15.5 | 2.5 | 40 |
| LOCKSTOP75 | 81 | 40 | 15.5 | 2.5 | 20 |
| LOCKSTOP100 | 106 | 40 | 15.5 | 2.5 | 20 |
| LOCKSTOP125 | 131 | 40 | 15.5 | 2.5 | 20 |
