SYSTEMY CHRONIĄCE PRZED UPADKIEM Z DACHU
H-RAIL + TOWER | TOWER A2 | TOWER XL
Konwencjonalne systemy chroniące przed upadkiem mogą być nieatrakcyjne z estetycznego punktu widzenia lub nadmiernie ograniczać możliwości bezpiecznego poruszania się w obszarze pracy. System szynowy H-RAIL stanowi bezpieczne i elastyczne rozwiązanie, charakteryzujące się minimalnym oddziaływaniem wizualnym. Dzięki swojej konstrukcji wymaga jedynie kilku punktów mocowania i pozwala na wykonywanie sztywnych prowadnic w różnych konfiguracjach. H-RAIL to system chroniący przed upadkiem z dachu, doskonale nadający się do pracy na wysokości z ustaleniem pozycji.

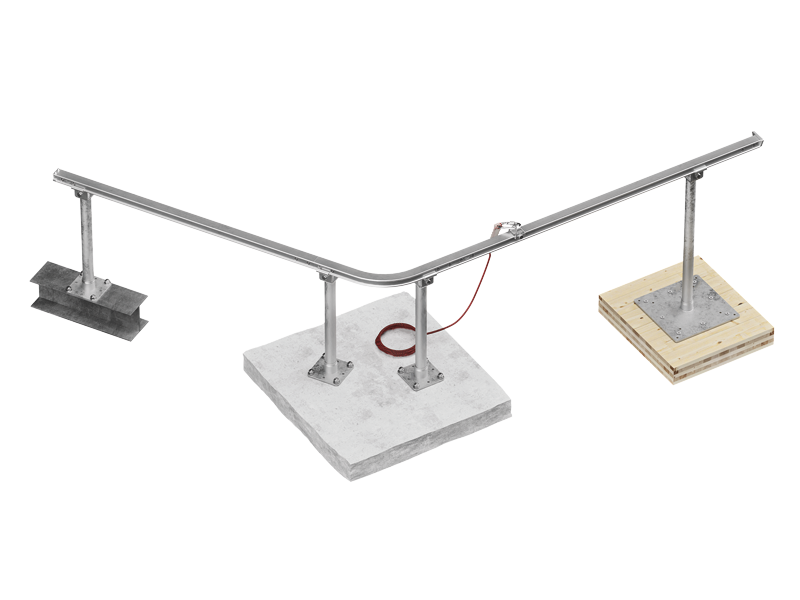

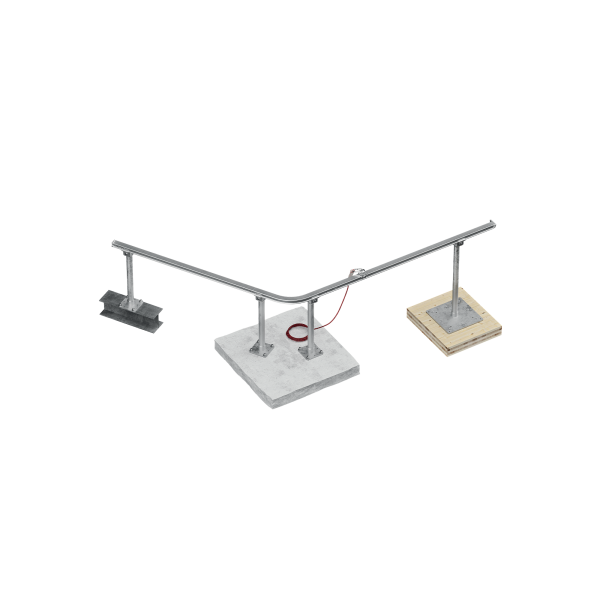

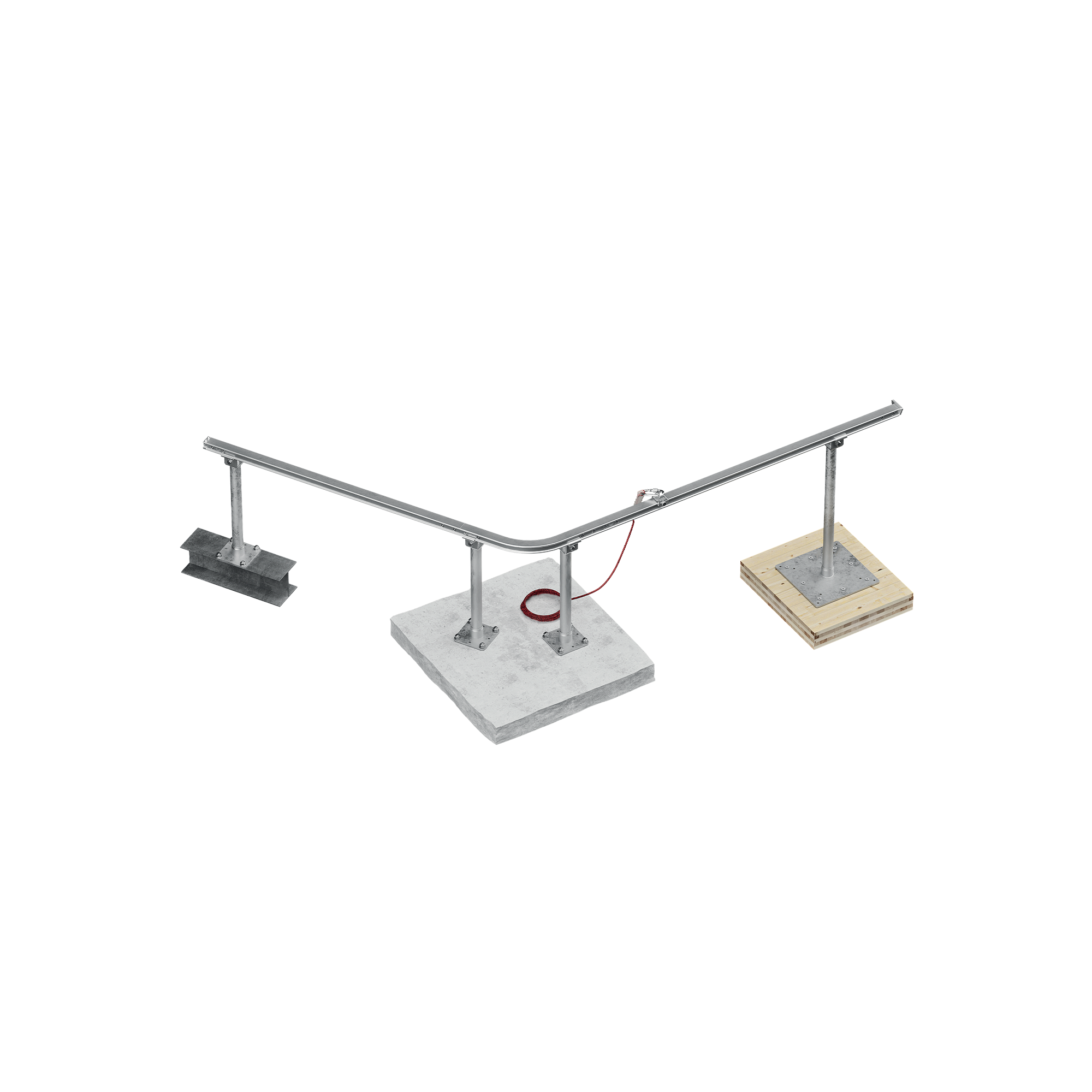

Połączenie H-RAIL ze wspornikami TOWER, TOWER A2 i TOWER XL zapewnia możliwość wzniesienia toru w celu pokonywania znajdujących się na dachu przeszkód. Szynę montuje się łatwo na wspornikach za pomocą specjalnej płytki.
Urządzenia chroniące przed upadkiem z dachu H-RAIL + TOWER
System H-RAIL został starannie zaprojektowany do stosowania w połączeniu z odpowiednią jednostką przesuwną, wyposażoną w cztery koła, co pozwala wykorzystywać go w charakterze sztywnego systemu linowego chroniącego przed upadkiem na torze.

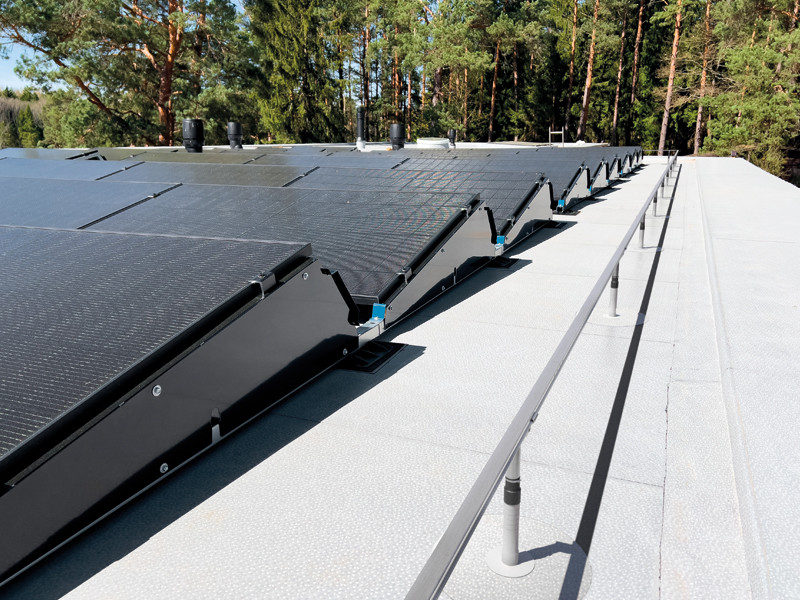

Wszechstronność systemu chroniącego przed upadkiem H-RAIL umożliwia jego montaż na różnego rodzaju konstrukcjach, w tym na konstrukcjach drewnianych, betonowych i stalowych z doskonałym dostosowaniem do wszelkich wymagań instalacyjnych. H-RAIL + TOWER montowany jest zazwyczaj na dachu, zatem w wersji H-RAIL ON FLOOR. WspornikiTOWER umożliwiają bowiem podniesienie toru. Pozostałe wersje umożliwiają inny rodzaj montażu, jak np.: H-RAIL OVERHEAD, który jest umieszczony pod konstrukcją nośną, lub H-RAIL ON WALL, do montażu bezpośrednio na ścianie.
Dzięki możliwości osiągnięcia rozstawu wsporników do 6 metrów, proces montażu wymaga jedynie kilku punktów mocowania, co znacznie upraszcza instalację H-RAIL.
Przede wszystkim bezpieczeństwo
Zapewnienie operatorom najodpowiedniejszego wsparcia ma fundamentalne znaczenie. Poza możliwością montażu nad dowolnymi przeszkodami dachowymi, system sztywny, taki jak system szynowy H-RAIL + TOWER, pozwala uniknąć tworzenia się strzałek podczas upadku i konieczności uwzględnienia ich przy obliczaniu prześwitu (vertical clearance), w przeciwieństwie do systemu linowego chroniącego przed upadkiem elastycznego.
H-RAIL + TOWER firmy Rothoblaas zapewnia najwyższe bezpieczeństwo podczas pracy na wysokości i konserwacji dachów. Zaprojektowany z myślą o zapewnieniu maksymalnej ochrony operatorom, ten innowacyjny system kotwiczenia stanowi niezawodne i wytrzymałe rozwiązanie dla każdego rodzaju konstrukcji. Jego montaż jest niezwykle prosty i nie wymaga skomplikowanych prac murarskich, co gwarantuje wyjątkową efektywność montażu. Ergonomiczna i kompaktowa konstrukcja harmonijnie komponuje się z otaczającą architekturą, zachowując estetykę miejsca.
Wykonany z wyjątkowo wysokiej jakości odpornych materiałów, H-RAIL zapewnia długotrwałą ochronę oraz spokój i bezpieczeństwo, zarówno operatorom, jak i użytkownikom danych konstrukcji. Jego wszechstronność i niezawodność sprawiają, że jest to idealny wybór do szerokiego zakresu zastosowań, od konserwacji przemysłowej po prace w budynkach mieszkalnych, pomagając podnosić standardy bezpieczeństwa i chroniąc życie osób pracujących na wysokości.
Dokumentacja
Karta techniczna | |
---|---|
Deklaracja zgodności | |
Safety regulations, instructions for installation and use | |
Declaration of Installation and inspection |
Instrukcje montażu
Installation manual |
---|
RAIL
CODE | description | pcs. |
---|---|---|
RAIL3000 | 3m aluminium rail | 1 |
RAILC90 | 90° aluminium bend for rail | 1 |
RAILC120 | 120° aluminium bend for rail | 1 |
RAILC135 | 135° aluminium bend for rail | 1 |
RAILC150 | 150° aluminium bend for rail | 1 |
SUPPORT
CODE | description | pcs. |
---|---|---|
RAILBRAT | support element for rail | 1 |
RAILBRAT16 | M16 plate for RAILBRAT | 1 |
TERMINAL ELEMENT
CODE | description | pcs. |
---|---|---|
RAILEND | rail end-stop without exit | 1 |
RAILENDOPEN | rail end-stop with exit | 1 |
JOINT
CODE | description | pcs. |
---|---|---|
RAILJUN | junction for rails and bends | 1 |
SLIDING DEVICE
CODE | description | pcs. |
---|---|---|
RAILSLIDE | sliding device | 1 |
RAILSLIDEWALL | slide for wall application | 1 |
TOOL
CODE | description | pcs. |
---|---|---|
RAILJUNTOOL | template for rail junction holes | 1 |
RAILPLATE | Rail system ID plate | 1 |
FASTENING
CODE | description | pcs. |
---|---|---|
RAILOCKSCREW | Lock screw | 250 |
RAILSCREW | DIN 7991 A2-70 | 50 |
TARGAHORxy
CODE | description | pcs. | |
---|---|---|---|
TARGAHORIT | New | Label plate for PATROL and H-RAIL systems IT | 1 |
TARGAHORDE | New | Label plate for PATROL and H-RAIL systems DE | 1 |
TARGAHOREN | New | Label plate for PATROL and H-RAIL systems EN | 1 |
TARGAHORES | New | Label plate for PATROL and H-RAIL systems ES | 1 |
TARGAHORFR | New | Label plate for PATROL and H-RAIL systems FR | 1 |
TARGAHORPT | New | Label plate for PATROL and H-RAIL systems PT | 1 |
TARGAHORRU | New | Label plate for PATROL and H-RAIL systems RU | 1 |
TARGAHORCS | New | Label plate for PATROL and H-RAIL systems CS | 1 |
TARGAHORDA | New | Label plate for PATROL and H-RAIL systems DA | 1 |
TARGAHOREL | New | Label plate for PATROL and H-RAIL systems EL | 1 |
TARGAHORET | New | Label plate for PATROL and H-RAIL systems ET | 1 |
TARGAHORFI | New | Label plate for PATROL and H-RAIL systems FI | 1 |
TARGAHORHR | New | Label plate for PATROL and H-RAIL systems HR | 1 |
TARGAHORHU | New | Label plate for PATROL and H-RAIL systems HU | 1 |
TARGAHORIS | New | Label plate for PATROL and H-RAIL systems IS | 1 |
TARGAHORJA | New | Label plate for PATROL and H-RAIL systems JA | 1 |
TARGAHORLT | New | Label plate for PATROL and H-RAIL systems LT | 1 |
TARGAHORLV | New | Label plate for PATROL and H-RAIL systems LV | 1 |
TARGAHORNL | New | Label plate for PATROL and H-RAIL systems NL | 1 |
TARGAHORNO | New | Label plate for PATROL and H-RAIL systems NO | 1 |
TARGAHORPL | New | Label plate for PATROL and H-RAIL systems PL | 1 |
TARGAHORRO | New | Label plate for PATROL and H-RAIL systems RO | 1 |
TARGAHORSK | New | Label plate for PATROL and H-RAIL systems SK | 1 |
TARGAHORSL | New | Label plate for PATROL and H-RAIL systems SL | 1 |
TARGAHORSV | New | Label plate for PATROL and H-RAIL systems SV | 1 |
TARGAHORTR | New | Label plate for PATROL and H-RAIL systems TR | 1 |
TARGAHORZH | New | Label plate for PATROL and H-RAIL systems ZH | 1 |
TARGAHORAR | New | Label plate for PATROL and H-RAIL systems AR | 1 |
