PRACA NA WYSOKOŚCI
H-RAIL OVERHEAD
Praca na wysokości wymaga niezawodnej metody kotwienia, jednakże tradycyjne rozwiązania mogą często pogarszać estetykę lub ograniczać wykorzystanie przestrzeni roboczej. System szynowy H-RAIL stanowi elastyczne i bezpieczne rozwiązanie, charakteryzujące się minimalnym oddziaływaniem wizualnym. Dzięki swojej konstrukcji, H_RAIL wymaga jedynie kilku punktów mocowania i pozwala na wykonywanie sztywnych prowadnic w różnych konfiguracjach. H-RAIL to doskonała opcja do pracy na wysokości, zarówno w trybie ustalania pozycji, jak i zawieszenia.
Filmy
Praca na wysokości z H-RAIL OVERHEAD

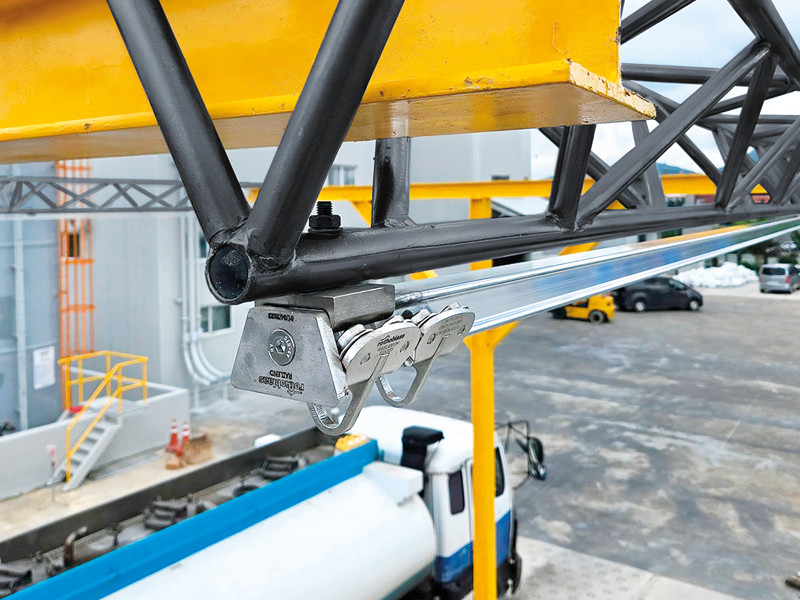

System H-RAIL został specjalnie zaprojektowany do współpracy ze specjalną jednostką przesuwną, wyposażoną w cztery koła, dzięki czemu doskonale nadaje się do pracy na wysokości, zarówno w trybie powstrzymania upadku, jak i w trybie zawieszenia.

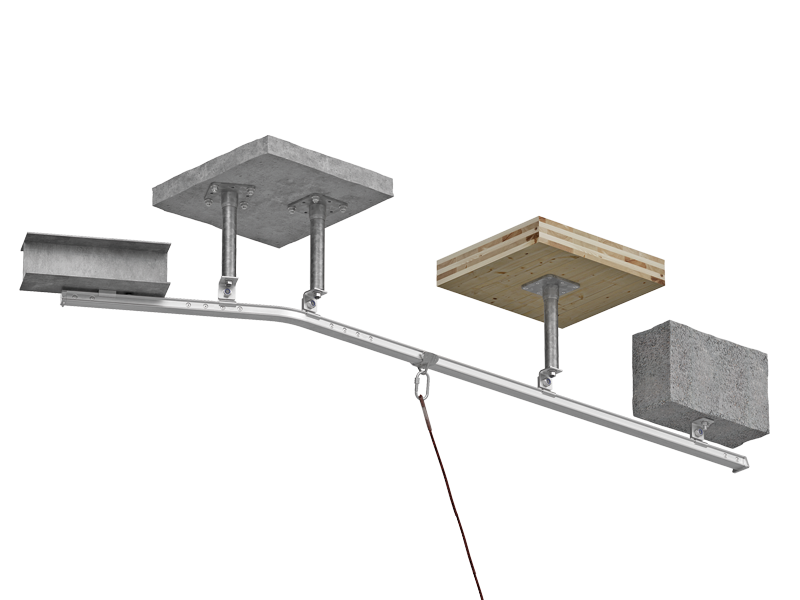

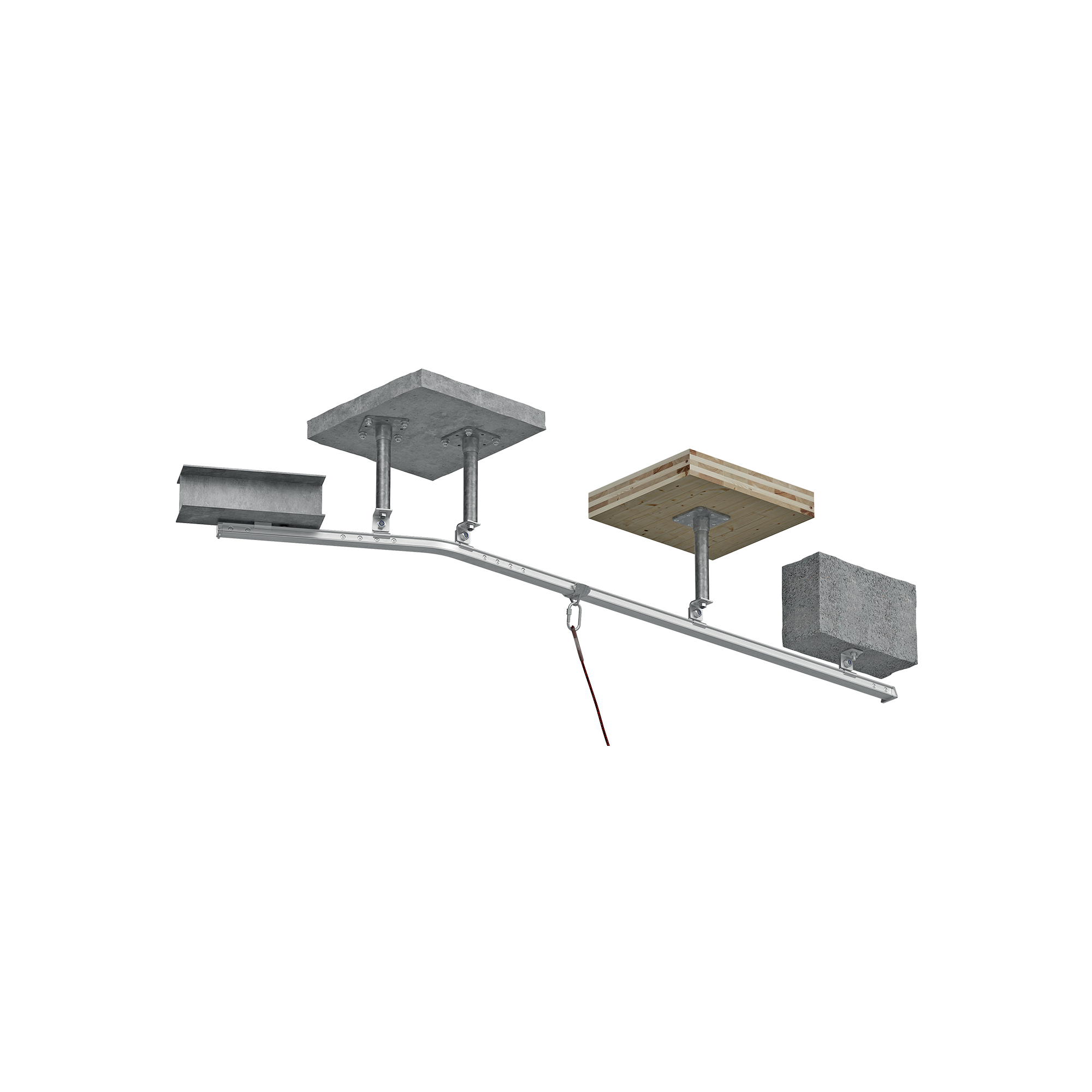

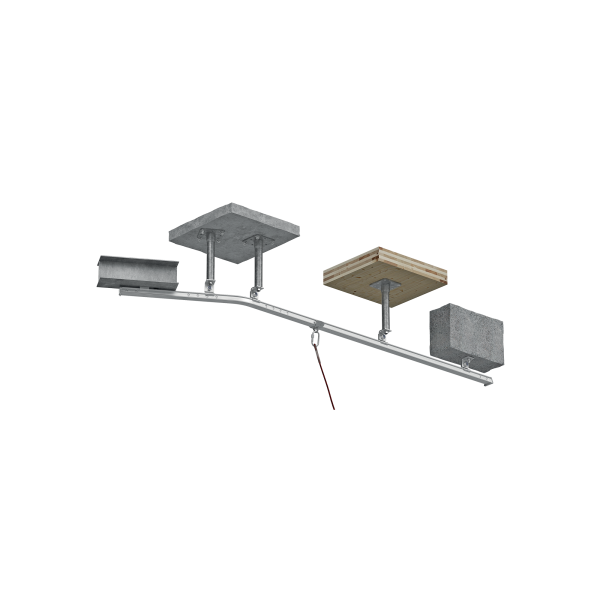

Wszechstronność H-RAIL pozwala na montaż na różnego rodzaju konstrukcjach, drewnianych, betonowych i stalowych, ponieważ doskonale dostosowuje się do wszelkich potrzeb instalacyjnych. W odróżnieniu od pozostałych dostępnych modeli, H-RAIL OVERHEAD montowany jest pod konstrukcją nośną, podczas gdy H-RAIL ON WALL na ścianie, a H-RAIL ON FLOOR na dachu.
Dzięki możliwości osiągnięcia rozstawu wsporników do 6 metrów, proces montażu H-RAIL wymaga tylko kilku punktów mocowania, co upraszcza instalację.
Co rozumie się przez pracę na wysokości
Praca na wysokości oznacza każdy rodzaj pracy, podczas której istnieje ryzyko upadku z wysokości większej niż 2 metry, co wiąże się z koniecznością zapewnienia operatorom bezpieczeństwa przed upadkiem na każdym etapie prac. Często do wykonywania prac, takich jak np.: konserwacja elewacji, szczególnie w budynkach wysokich, stosuje się zajmujące przestrzeń rozwiązania, jakimi są kosze podwieszane (BMU). Wymagają one jednak dużych przestrzeni i wymagań instalacyjnych, które należy uwzględnić już na etapie projektowania budynku. H-RAIL oferuje alternatywne rozwiązanie o doskonałych właściwościach użytkowych dzięki swojej prostocie i lekkości.
H-RAIL OVERHEAD firmy Rothoblaas zapewnia najwyższy wyraz bezpieczeństwa podczas pracy na wysokości oraz konserwacji dachów i fasad. Zaprojektowany z myślą o zapewnieniu przede wszystkim maksymalnej ochrony operatorom, ten innowacyjny system kotwiczenia stanowi niezawodne i wytrzymałe rozwiązanie dla każdego rodzaju konstrukcji. Jego montaż jest niezwykle prosty i nie wymaga skomplikowanych prac murarskich, co gwarantuje wyjątkową efektywność montażu. Ergonomiczna i kompaktowa konstrukcja harmonijnie komponuje się z otaczającą architekturą, pozwalając zachować estetykę miejsca.
Wykonany z wyjątkowo wysokiej jakości odpornych materiałów, H-RAIL zapewnia długotrwałą ochronę oraz spokój i bezpieczeństwo, zarówno operatorom, jak i użytkownikom danych konstrukcji. Jego wszechstronność i niezawodność sprawiają, że jest to idealny wybór do szerokiego zakresu zastosowań, od konserwacji przemysłowej po prace w budynkach mieszkalnych, pomagając podnosić standardy bezpieczeństwa i zapewniając ochronę życia osób pracujących na wysokości.
Dokumentacja
Karta techniczna
|
|
---|---|
Deklaracja zgodności
|
|
Safety regulations, instructions for installation and use
|
|
File BIM.ifc
|
|
File BIM.rfa
|
|
Declaration of Installation and inspection
|
Instrukcje montażu
Installation manual |
---|

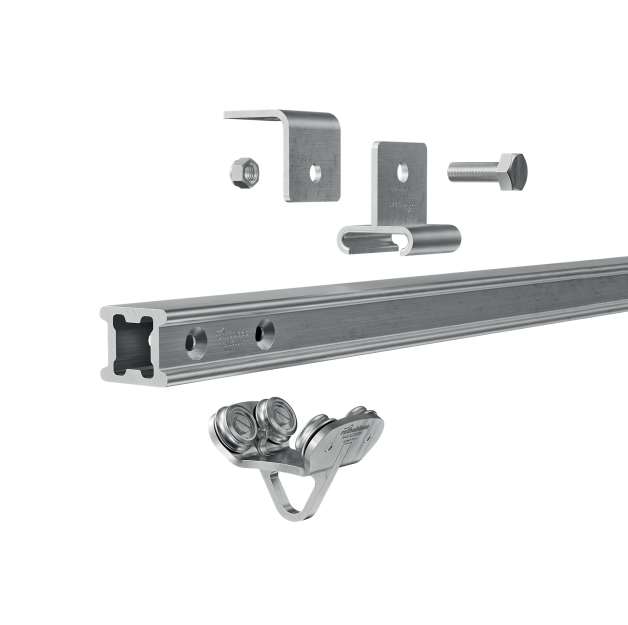

RAIL
CODE | description | pcs. |
---|---|---|
RAIL3000 | 3m aluminium rail | 1 |
RAILC90 | 90° aluminium bend for rail | 1 |
RAILC120 | 120° aluminium bend for rail | 1 |
RAILC135 | 135° aluminium bend for rail | 1 |
RAILC150 | 150° aluminium bend for rail | 1 |
SUPPORT
CODE | description | pcs. |
---|---|---|
RAILBRAT | support element for rail | 1 |
RAILBRAT12 | M12 plate for RAILBRAT | 1 |
RAILBRAT16 | M16 plate for RAILBRAT | 1 |
RAILBRATW | for fixing on wood | 1 |
RAILBRAS | for direct fixing on steel | 1 |
TERMINAL ELEMENT
CODE | description | pcs. |
---|---|---|
RAILEND | rail end-stop without exit | 1 |
RAILENDOPEN | rail end-stop with exit | 1 |
JOINT
CODE | description | pcs. |
---|---|---|
RAILJUN | junction for rails and bends | 1 |
SLIDING DEVICE
CODE | description | pcs. |
---|---|---|
RAILSLIDE | sliding device | 1 |
RAILSLIDEOH | slide for overhead application | 1 |
TOOL
CODE | description | pcs. |
---|---|---|
RAILJUNTOOL | template for rail junction holes | 1 |
RAILPLATE | Rail system ID plate | 1 |
FASTENING
CODE | description | pcs. |
---|---|---|
RAILOCKSCREW | Lock screw | 250 |
RAILSCREW | DIN 7991 A2-70 | 50 |
TARGAHORxy
CODE | description | pcs. |
---|---|---|
TARGAHORIT | Label plate for PATROL and H-RAIL systems IT | 1 |
TARGAHORDE | Label plate for PATROL and H-RAIL systems DE | 1 |
TARGAHOREN | Label plate for PATROL and H-RAIL systems EN | 1 |
TARGAHORES | Label plate for PATROL and H-RAIL systems ES | 1 |
TARGAHORFR | Label plate for PATROL and H-RAIL systems FR | 1 |
TARGAHORPT | Label plate for PATROL and H-RAIL systems PT | 1 |
TARGAHORRU | Label plate for PATROL and H-RAIL systems RU | 1 |
TARGAHORCS | Label plate for PATROL and H-RAIL systems CS | 1 |
TARGAHORDA | Label plate for PATROL and H-RAIL systems DA | 1 |
TARGAHOREL | Label plate for PATROL and H-RAIL systems EL | 1 |
TARGAHORET | Label plate for PATROL and H-RAIL systems ET | 1 |
TARGAHORFI | Label plate for PATROL and H-RAIL systems FI | 1 |
TARGAHORHR | Label plate for PATROL and H-RAIL systems HR | 1 |
TARGAHORHU | Label plate for PATROL and H-RAIL systems HU | 1 |
TARGAHORIS | Label plate for PATROL and H-RAIL systems IS | 1 |
TARGAHORJA | Label plate for PATROL and H-RAIL systems JA | 1 |
TARGAHORLT | Label plate for PATROL and H-RAIL systems LT | 1 |
TARGAHORLV | Label plate for PATROL and H-RAIL systems LV | 1 |
TARGAHORNL | Label plate for PATROL and H-RAIL systems NL | 1 |
TARGAHORNO | Label plate for PATROL and H-RAIL systems NO | 1 |
TARGAHORPL | Label plate for PATROL and H-RAIL systems PL | 1 |
TARGAHORRO | Label plate for PATROL and H-RAIL systems RO | 1 |
TARGAHORSK | Label plate for PATROL and H-RAIL systems SK | 1 |
TARGAHORSL | Label plate for PATROL and H-RAIL systems SL | 1 |
TARGAHORSV | Label plate for PATROL and H-RAIL systems SV | 1 |
TARGAHORTR | Label plate for PATROL and H-RAIL systems TR | 1 |
TARGAHORZH | Label plate for PATROL and H-RAIL systems ZH | 1 |
TARGAHORAR | Label plate for PATROL and H-RAIL systems AR | 1 |
