BEZPIECZNE BUDOWANIE W ZAWIESZENIU NA LINIE

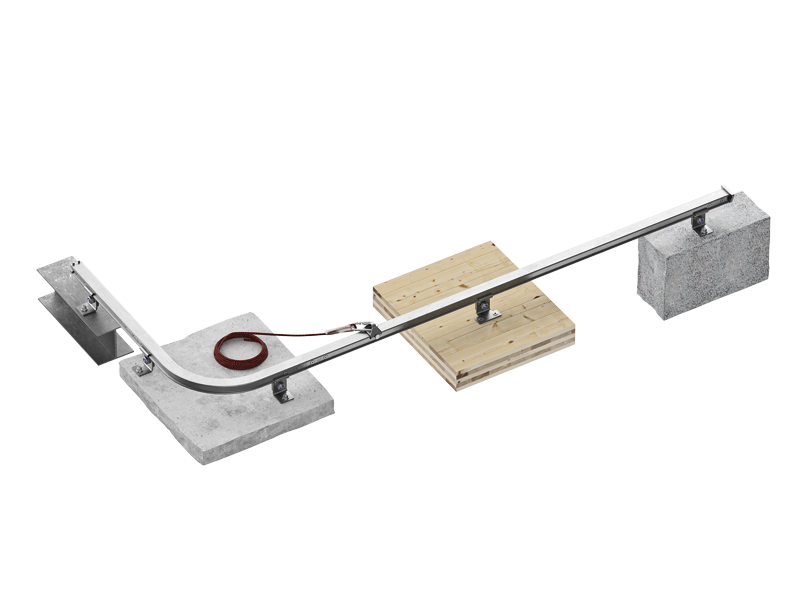

H-RAIL ON FLOOR
Prace budowlane w zawieszeniu na linie i prace na wysokości ogólnie są łatwiejsze i bezpieczniejsze dzięki temu systemowi szynowemu do użytku poziomego. W porównaniu z innymi systemami bezpieczeństwa do pracy na wysokości, szyna zamontowana na dachu zajmuje niewielką powierzchnię, gwarantując minimalne oddziaływanie wizualne.
H-RAIL może być używany do różnych zastosowań. Dzięki rozstawowi do 6 m pomiędzy wspornikami, montaż nie wymaga dużej liczby punktów mocowania. W odróżnieniu od innych modeli H-RAIL, H-RAIL ON FLOOR montowany jest na pokryciu dachowym, z możliwością podniesienia w celu pokonania przeszkód (H-RAIL+TOWER). Natomiast H-RAIL ON WALL montowany jest na ścianie, a H-RAIL OVERHEAD pod konstrukcją nośną.
Filmy

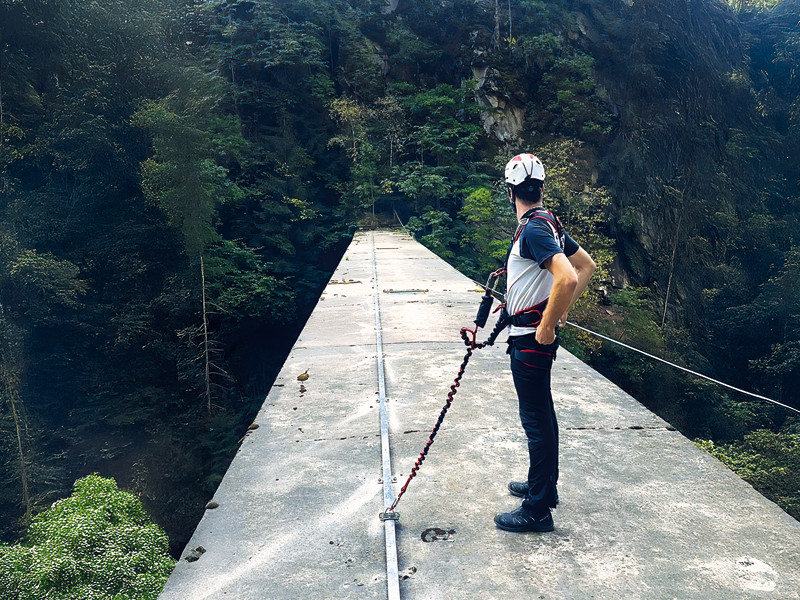

Praca na wysokości z H-RAIL ON FLOOR
Często przy konserwacji fasad pole manewru jest ograniczone. Na przykład w zakresie mycia okien, alternatywy gwarantujące wykonanie prac wisząc na linie i bezpieczeństwo operatorów na linie są ograniczone. Wśród nich najpopularniejsze są z pewnością BMU (Building Maintenance Unit - jednostki utrzymania budynku - lub „kosze”) oraz systemy wykorzystujące szyny poziome do dostępu na linie, takie jak H-RAIL. W przeciwieństwie do BMU, systemy takie jak H-RAIL firmy Rothoblaas są rozwiązaniem dyskretnym, eleganckim i szybkim w montażu.
Zalety H-RAIL podczas pracy na linie
Oprócz lepszej estetyki, niewielkich rozmiarów i niewielkiej masy, H-RAIL oferuje również korzyści w zakresie bezpieczeństwa. Podczas pracy w BMU operatorzy muszą wychylać się, aby dosięgnąć fasady, ryzykując kołysanie się kosza. Natomiast szyna H-RAIL pozwala na pracę w zawieszeniu, z operatorem na linie zapiętym w szelkach i w odpowiedniej odległości od ściany.
Również pod względem szybkości realizacji prac na linie, H-RAIL pozwala na obecność 4 operatorów jednocześnie na tym samym przęśle, przy większej szybkości realizacji robót, nawet na elewacjach pochyłych, z narożami i wąskimi przestrzeniami.
Kolejną zaletą systemu sztywnego, jakim jest system szynowy H-RAIL, tym razem w porównaniu do tradycyjnych elastycznych systemów linowych, jest brak tworzenia się strzałek podczas upadku i konieczności uwzględnienia ich przy obliczaniu prześwitu (vertical clearance).
Dokumentacja
Karta techniczna
|
|
|---|---|
Deklaracja zgodności
|
|
Safety regulations, instructions for installation and use
|
|
File BIM.ifc
|
|
File BIM.rfa
|
|
Declaration of Installation and inspection
|
Instrukcje montażu
| Installation manual |
|---|
RAIL

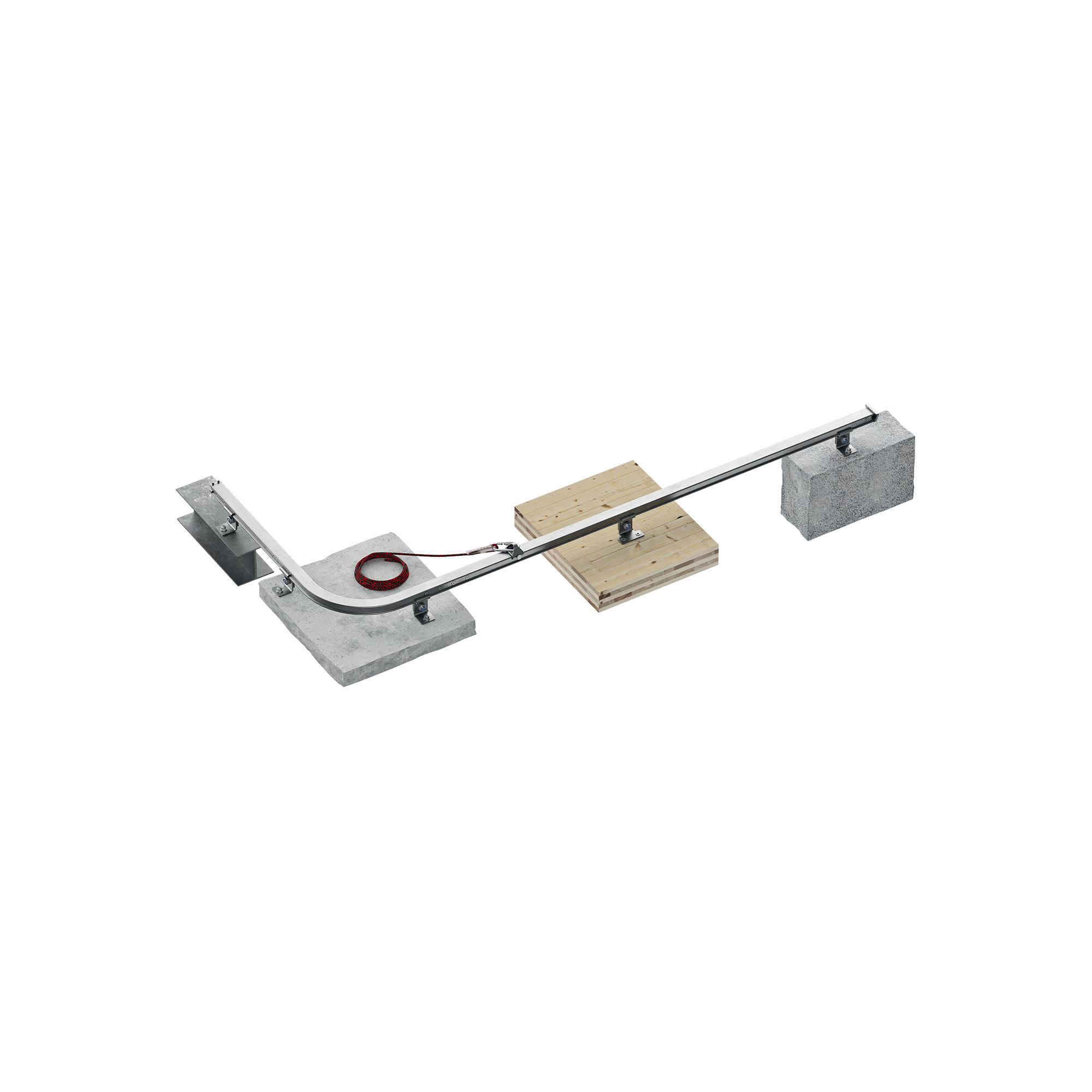

| CODE | description | pcs. |
|---|---|---|
| RAIL3000 | 3m aluminium rail | 1 |
| RAILC90 | 90° aluminium bend for rail | 1 |
| RAILC120 | 120° aluminium bend for rail | 1 |
| RAILC135 | 135° aluminium bend for rail | 1 |
| RAILC150 | 150° aluminium bend for rail | 1 |
SUPPORT
| CODE | description | pcs. |
|---|---|---|
| RAILBRAT | support element for rail | 1 |
| RAILBRAT12 | M12 plate for RAILBRAT | 1 |
| RAILBRATW | for fixing on wood | 1 |
| RAILBRAS | for direct fixing on steel | 1 |
| RAILBRAW | for direct fixing on wood/concrete | 1 |
TERMINAL ELEMENT
| CODE | description | pcs. |
|---|---|---|
| RAILEND | rail end-stop without exit | 1 |
| RAILENDOPEN | rail end-stop with exit | 1 |
JOINT
| CODE | description | pcs. |
|---|---|---|
| RAILJUN | junction for rails and bends | 1 |
TOOL
| CODE | description | pcs. |
|---|---|---|
| RAILJUNTOOL | template for rail junction holes | 1 |
| RAILPLATE | Rail system ID plate | 1 |
FASTENING
| CODE | description | pcs. |
|---|---|---|
| RAILOCKSCREW | Lock screw | 250 |
| RAILSCREW | DIN 7991 A2-70 | 50 |
TARGAHORxy
| CODE | description | pcs. |
|---|---|---|
| TARGAHORIT | Label plate for PATROL and H-RAIL systems IT | 1 |
| TARGAHORDE | Label plate for PATROL and H-RAIL systems DE | 1 |
| TARGAHOREN | Label plate for PATROL and H-RAIL systems EN | 1 |
| TARGAHORES | Label plate for PATROL and H-RAIL systems ES | 1 |
| TARGAHORFR | Label plate for PATROL and H-RAIL systems FR | 1 |
| TARGAHORPT | Label plate for PATROL and H-RAIL systems PT | 1 |
| TARGAHORRU | Label plate for PATROL and H-RAIL systems RU | 1 |
| TARGAHORCS | Label plate for PATROL and H-RAIL systems CS | 1 |
| TARGAHORDA | Label plate for PATROL and H-RAIL systems DA | 1 |
| TARGAHOREL | Label plate for PATROL and H-RAIL systems EL | 1 |
| TARGAHORET | Label plate for PATROL and H-RAIL systems ET | 1 |
| TARGAHORFI | Label plate for PATROL and H-RAIL systems FI | 1 |
| TARGAHORHR | Label plate for PATROL and H-RAIL systems HR | 1 |
| TARGAHORHU | Label plate for PATROL and H-RAIL systems HU | 1 |
| TARGAHORIS | Label plate for PATROL and H-RAIL systems IS | 1 |
| TARGAHORJA | Label plate for PATROL and H-RAIL systems JA | 1 |
| TARGAHORLT | Label plate for PATROL and H-RAIL systems LT | 1 |
| TARGAHORLV | Label plate for PATROL and H-RAIL systems LV | 1 |
| TARGAHORNL | Label plate for PATROL and H-RAIL systems NL | 1 |
| TARGAHORNO | Label plate for PATROL and H-RAIL systems NO | 1 |
| TARGAHORPL | Label plate for PATROL and H-RAIL systems PL | 1 |
| TARGAHORRO | Label plate for PATROL and H-RAIL systems RO | 1 |
| TARGAHORSK | Label plate for PATROL and H-RAIL systems SK | 1 |
| TARGAHORSL | Label plate for PATROL and H-RAIL systems SL | 1 |
| TARGAHORSV | Label plate for PATROL and H-RAIL systems SV | 1 |
| TARGAHORTR | Label plate for PATROL and H-RAIL systems TR | 1 |
| TARGAHORZH | Label plate for PATROL and H-RAIL systems ZH | 1 |
| TARGAHORAR | Label plate for PATROL and H-RAIL systems AR | 1 |
