ŁĄCZNIK ZAWIASOWY DO SYSTEMÓW SŁUPOWO-BELKOWYCH
ALUMEGA

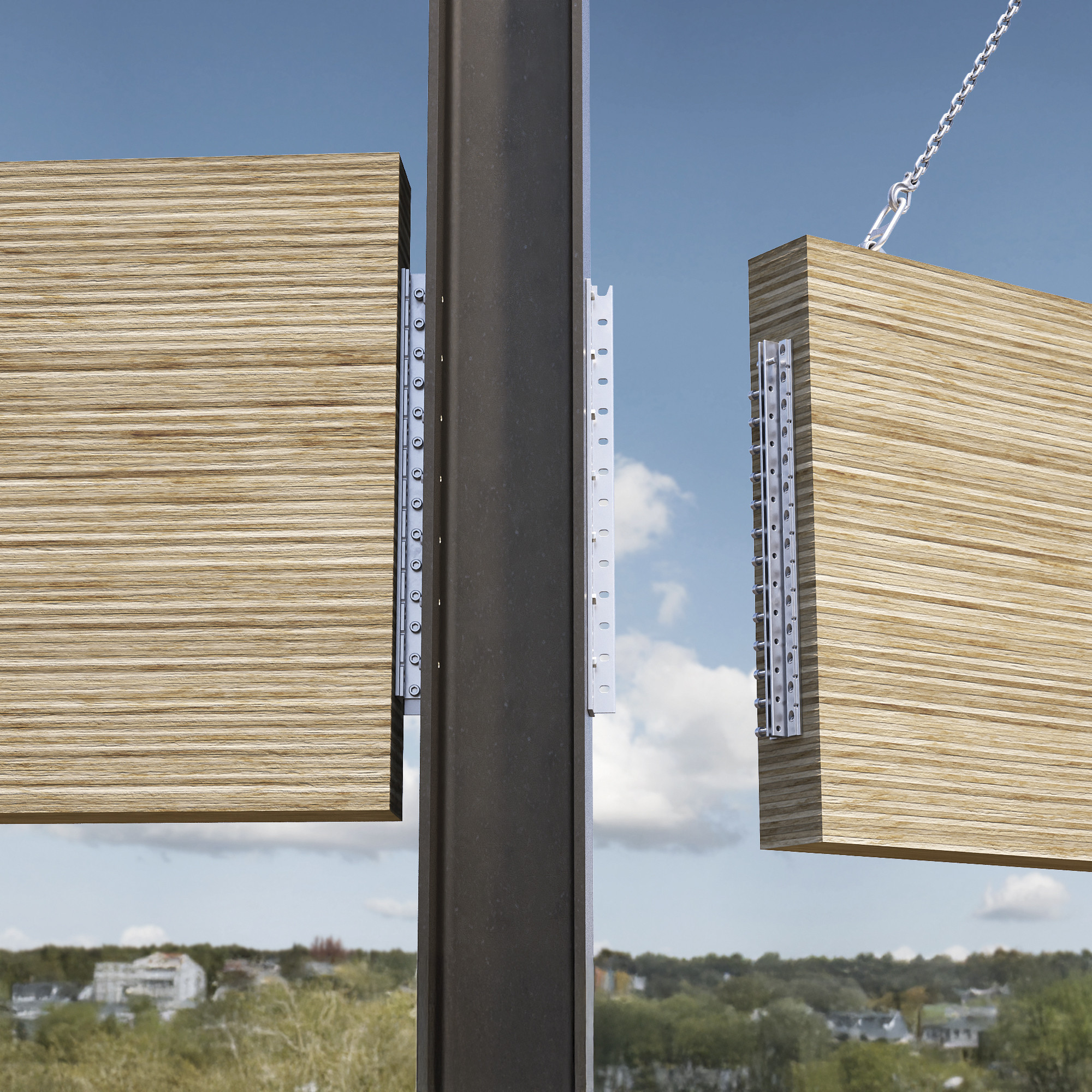

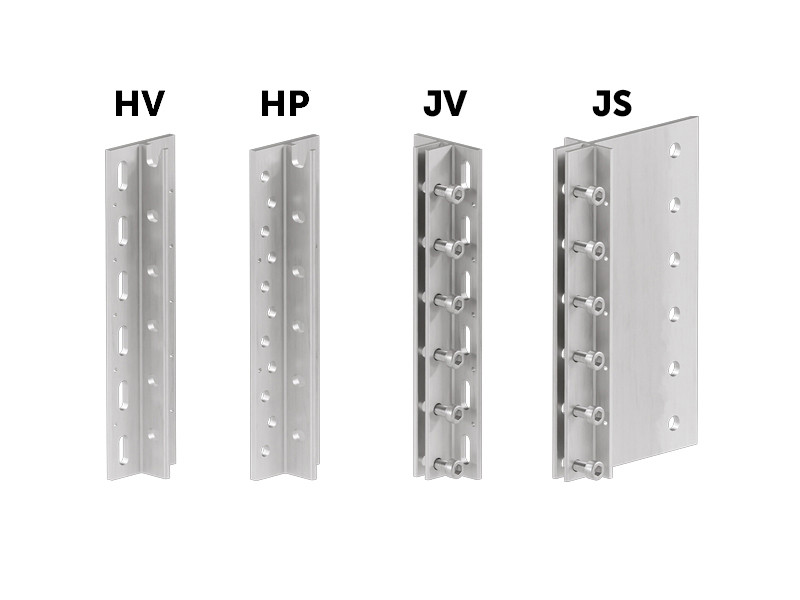

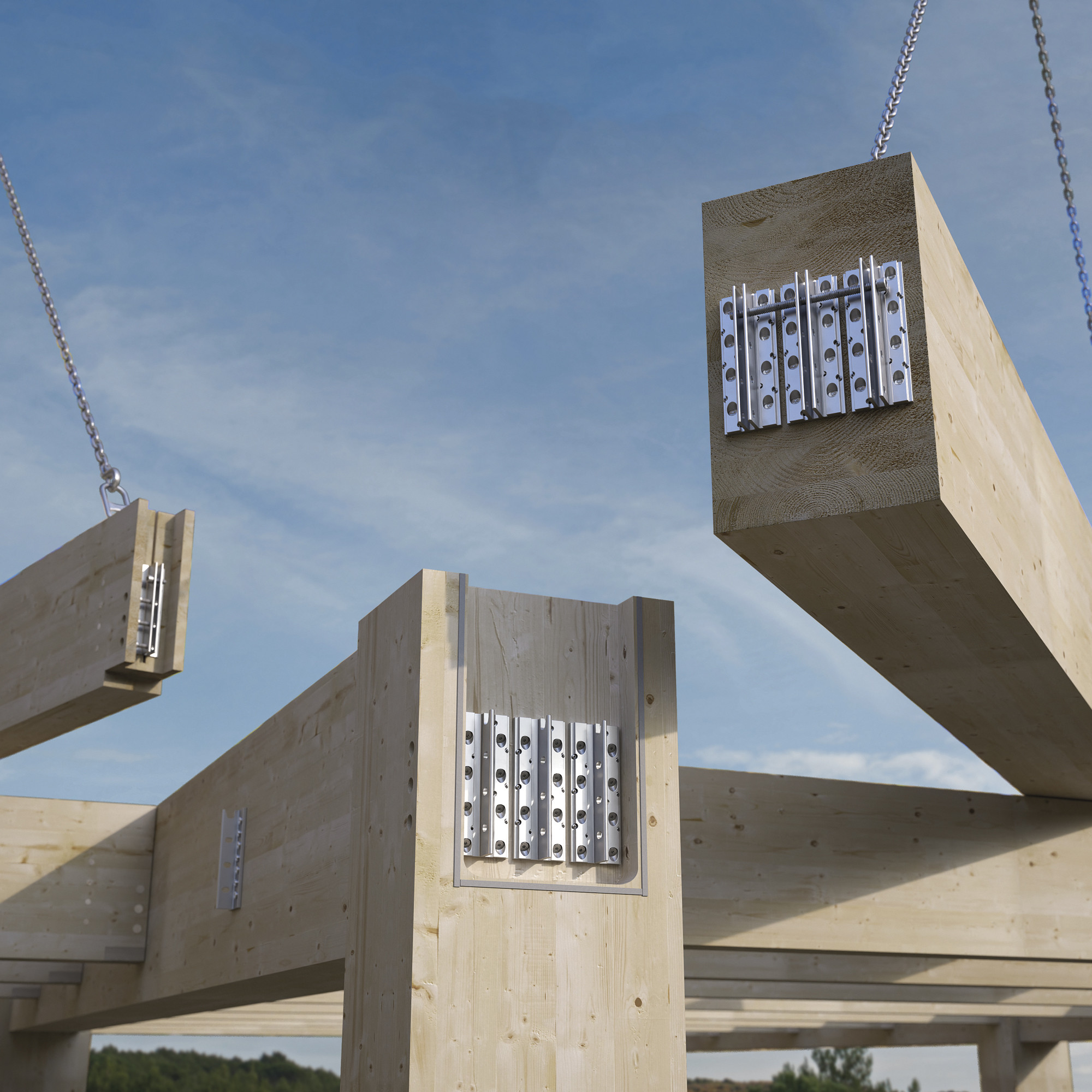

ALUMEGA jest łącznikiem, który standaryzuje połączenia belka-belka i belka-słup w systemach słupowo-belkowych, również przy dużych rozpiętościach.
Złącze zawiasowe ALUMEGA umożliwia teoretyczne zachowanie zakładane przy projektowaniu połączeń drewno-drewno:
- Działa jak połączenie zawiasowe pozwalające na swobodny obrót belki na końcach
- W przypadku trzęsienia ziemi lub wiatru, połączenie podąża za ruchem obrotowym słupa, zachowując wytrzymałość na ścinanie przy obciążeniach grawitacyjnych pochodzących ze stropu i zmniejszając uszkodzenia konstrukcji

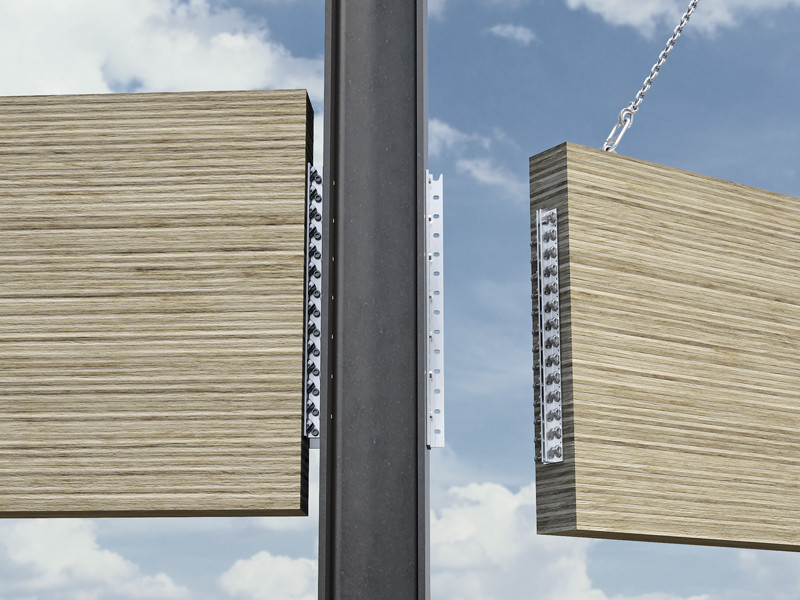

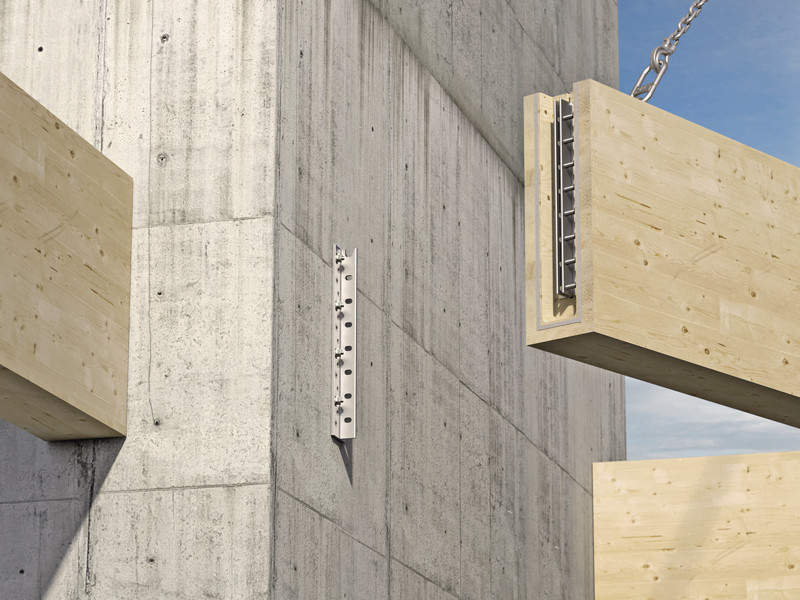

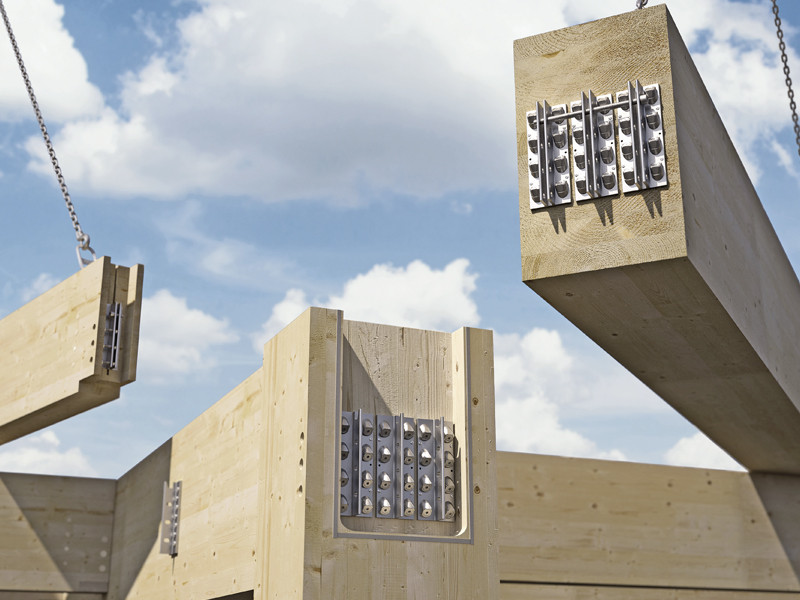

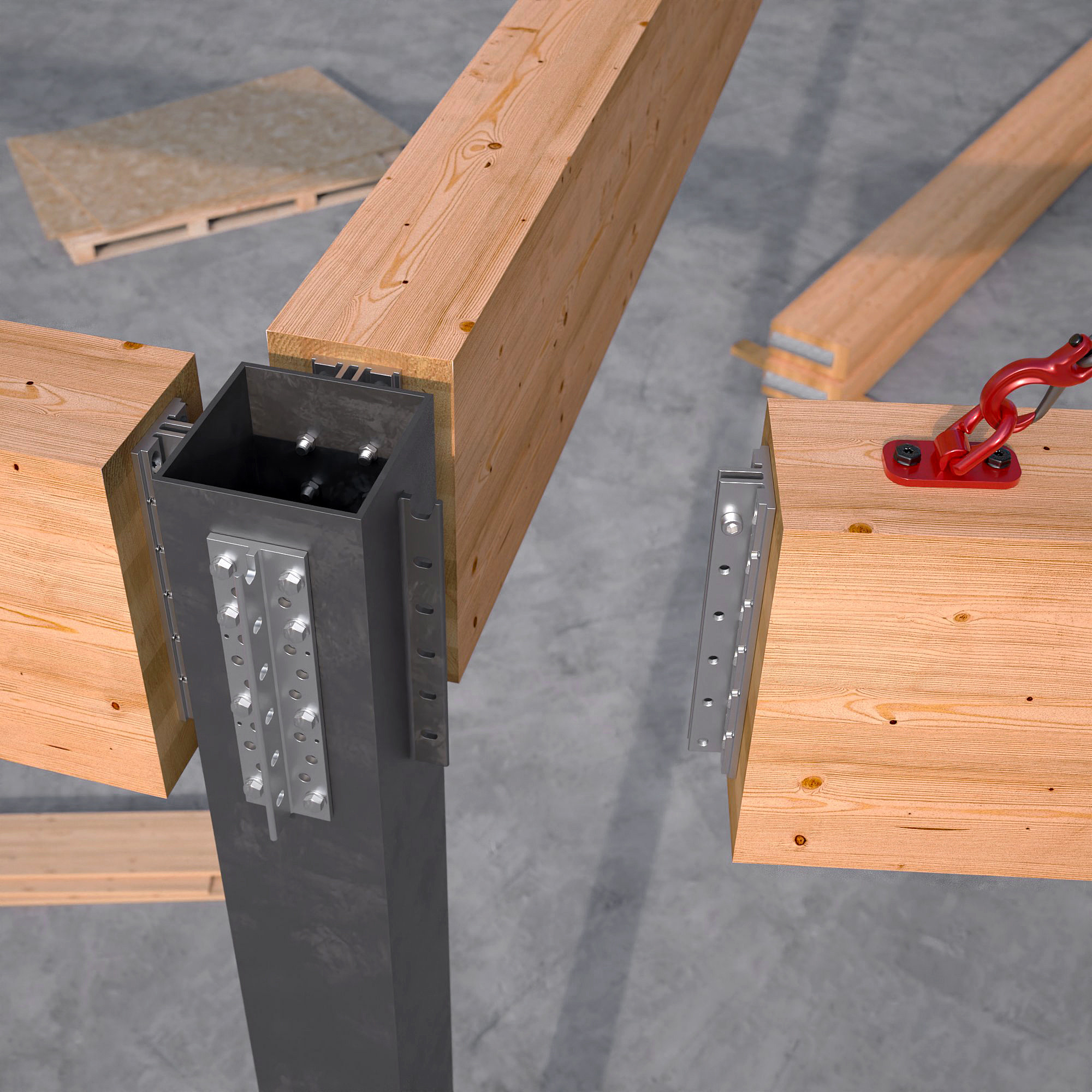

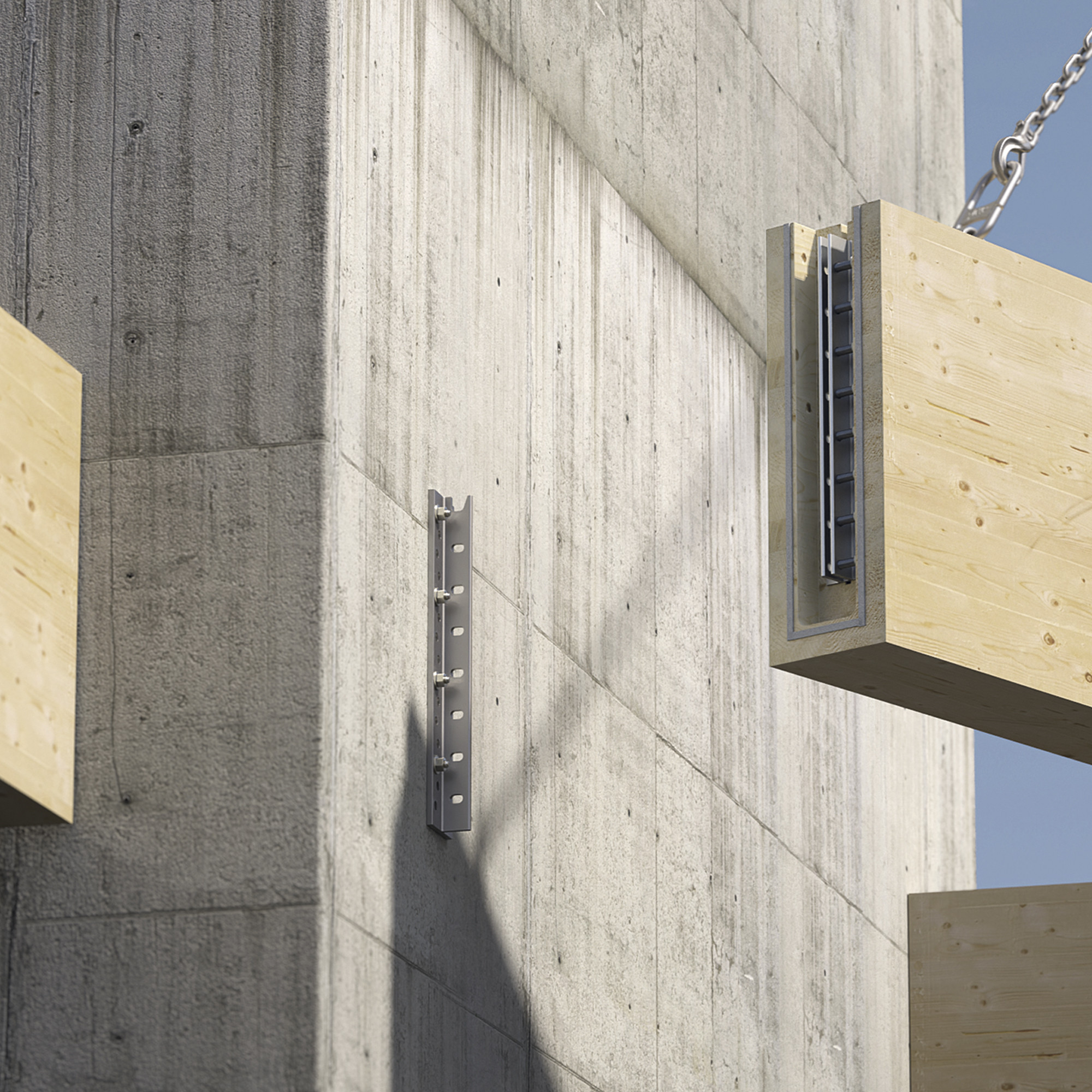

- Możliwość umieszczenia kilku modułów obok siebie pozwala na rozwiązanie wszystkich połączeń na drewnie, betonie i stali
Filmy
ALUMEGA: tolerancja montażu i zdolność do rotacji.
Jest to złącze o najszerszej tolerancji montażowej spośród wszystkich złączy o dużej zdolności dostępnych na rynku:
• dzięki poziomym otworom fasolkowym, ALUMEGA może przesuwać się o 8mm (+-4mm) w kierunku osiowym
• jego specjalna geometria umożliwia tolerancję boczną prostopadłą do belki drugorzędnej
• Po rygorystycznym procesie regulacyjnym został przetestowany i certyfikowany zgodnie z ETA-23/0824
Dzięki otworom fasolkowym, połączenie doskonale zapobiega uszkodzeniom sejsmicznym. Statyczne zachowanie zawiasowe pozwala uniknąć momentów zginających na podporach, spowodowanych ugięciem belki.
ALUMEGA: z możliwości wstępnego zainstalowania i łatwy w montażu.

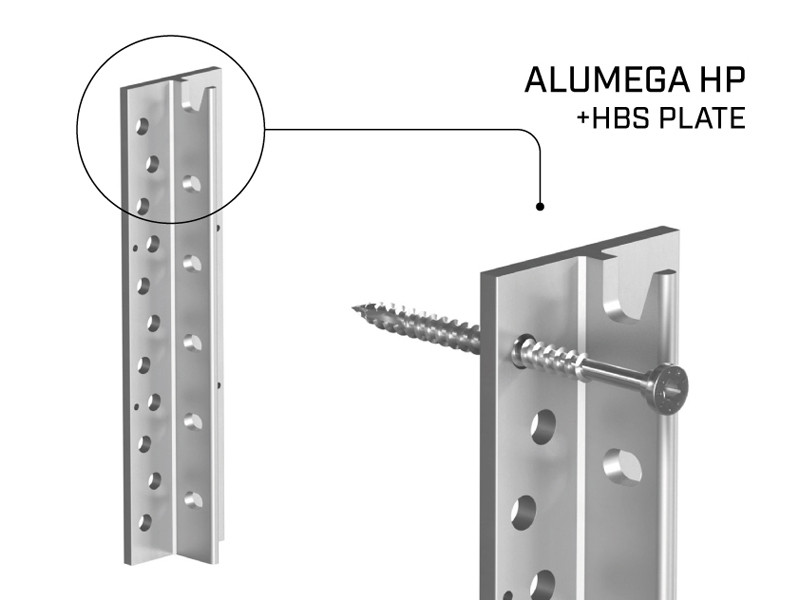

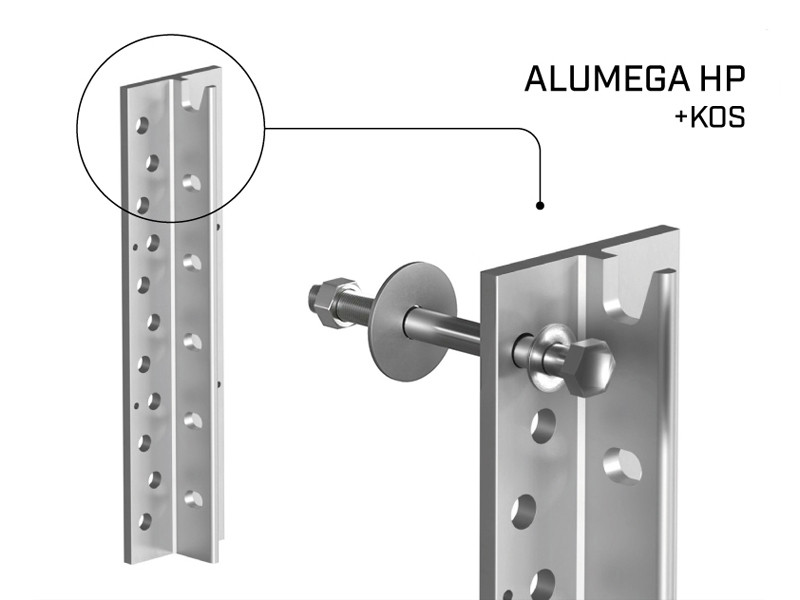

Górne rozszerzenie umożliwia zastosowanie śruby jako pomocy w pozycjonowaniu. Połączenie może być wstępnie zainstalowane w zakładzie i ukończone na miejscu budowy z użyciem zwykłych śrub do stali.
Dokumentacja
Karta techniczna
|
|
|---|---|
ETA Certificate
|
|
| Deklaracja właściwości użytkowych (DOP) | Pobierz |
FILE CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
|
Arkusz kalkulacyjny Alumega_calculator
|
Instrukcje montażu
| Instrukcje instalacji (Alumega HV - JV) | |
|---|---|
| Installation manual (JIGALUMEGA) |

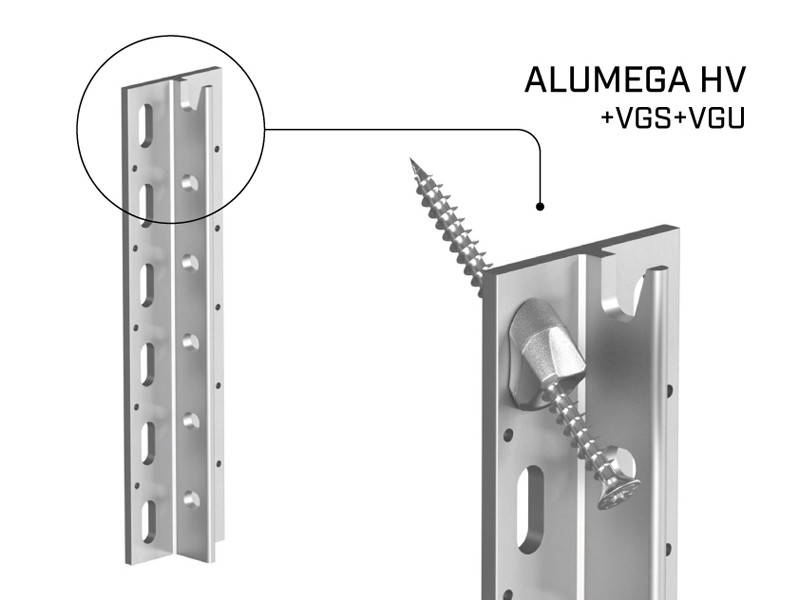

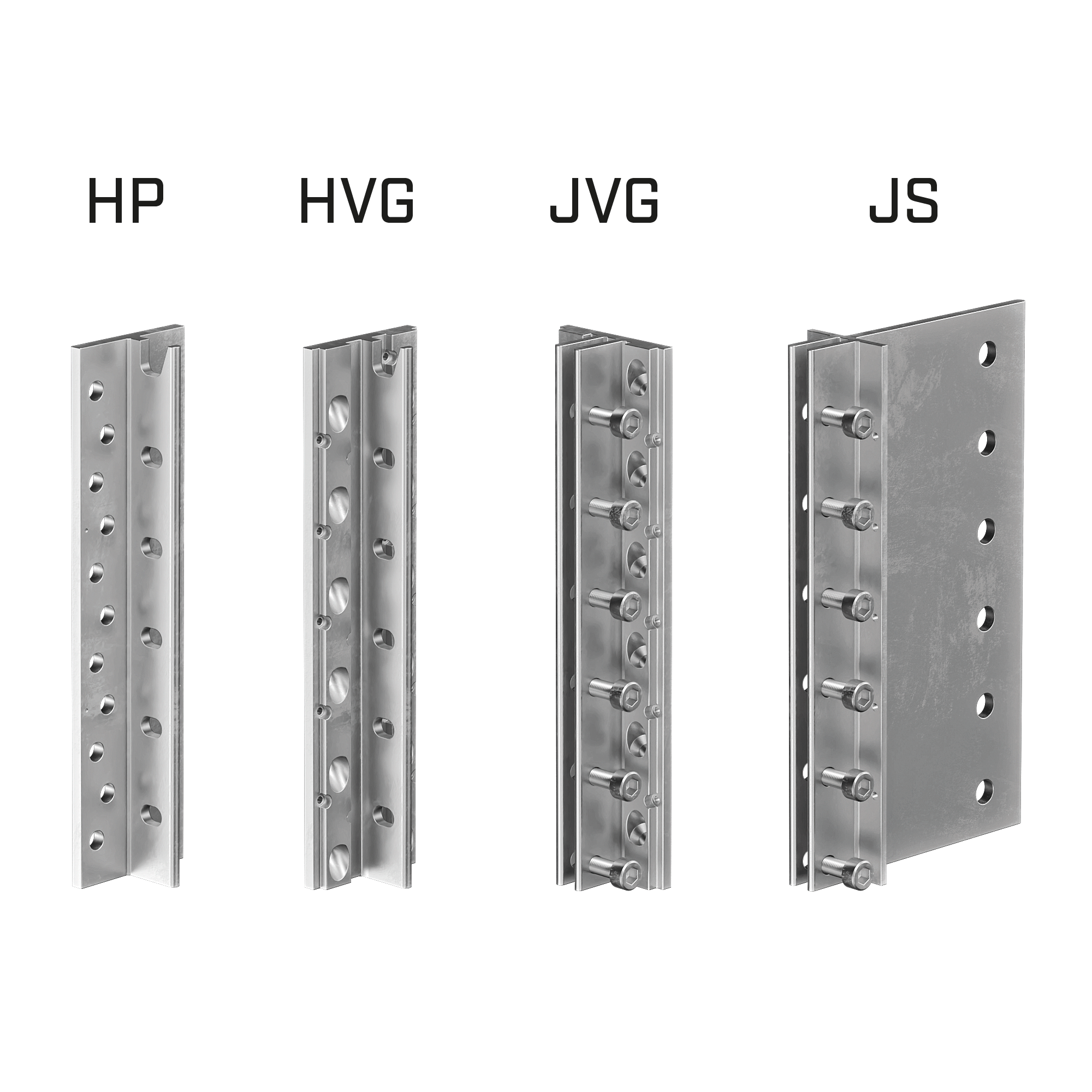

HV - HEADER CONNECTOR FOR TIMBER WITH INCLINED SCREWS
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| ALUMEGA240HV | 95 | 50 | 240 | 1 |
| ALUMEGA360HV | 95 | 50 | 360 | 1 |
| ALUMEGA480HV | 95 | 50 | 480 | 1 |
| ALUMEGA600HV | 95 | 50 | 600 | 1 |
| ALUMEGA720HV | 95 | 50 | 720 | 1 |
| ALUMEGA840HV | 95 | 50 | 840 | 1 |

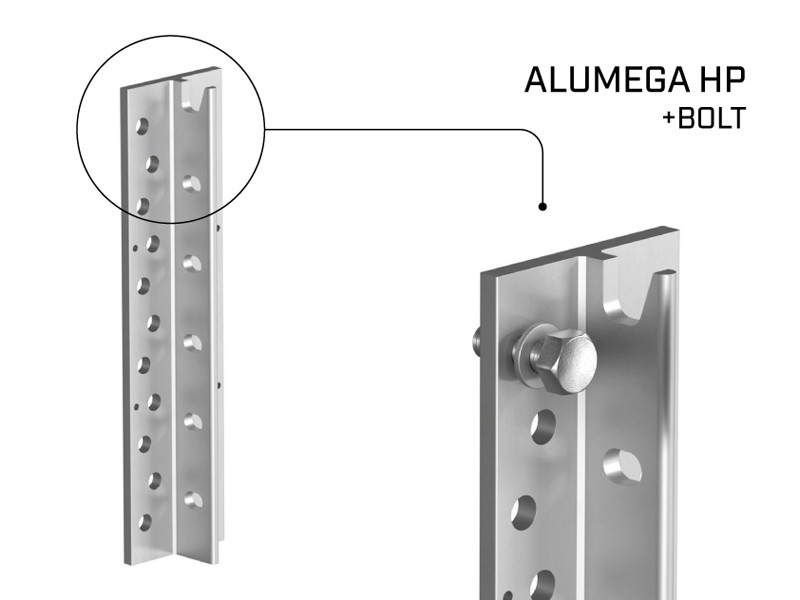

HP - HEADER CONNECTOR FOR TIMBER, CONCRETE AND STEEL
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| ALUMEGA240HP | 95 | 50 | 240 | 1 |
| ALUMEGA360HP | 95 | 50 | 360 | 1 |
| ALUMEGA480HP | 95 | 50 | 480 | 1 |
| ALUMEGA600HP | 95 | 50 | 600 | 1 |
| ALUMEGA720HP | 95 | 50 | 720 | 1 |
| ALUMEGA840HP | 95 | 50 | 840 | 1 |

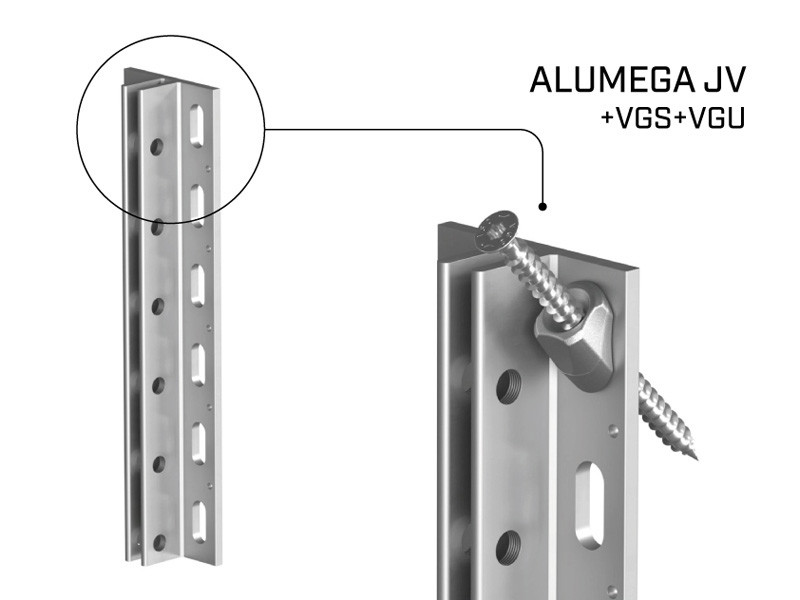

JV - JOIST CONNECTOR WITH INCLINED SCREWS
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| ALUMEGA240JV | 95 | 49 | 240 | 1 |
| ALUMEGA360JV | 95 | 49 | 360 | 1 |
| ALUMEGA480JV | 95 | 49 | 480 | 1 |
| ALUMEGA600JV | 95 | 49 | 600 | 1 |
| ALUMEGA720JV | 95 | 49 | 720 | 1 |
| ALUMEGA840JV | 95 | 49 | 840 | 1 |

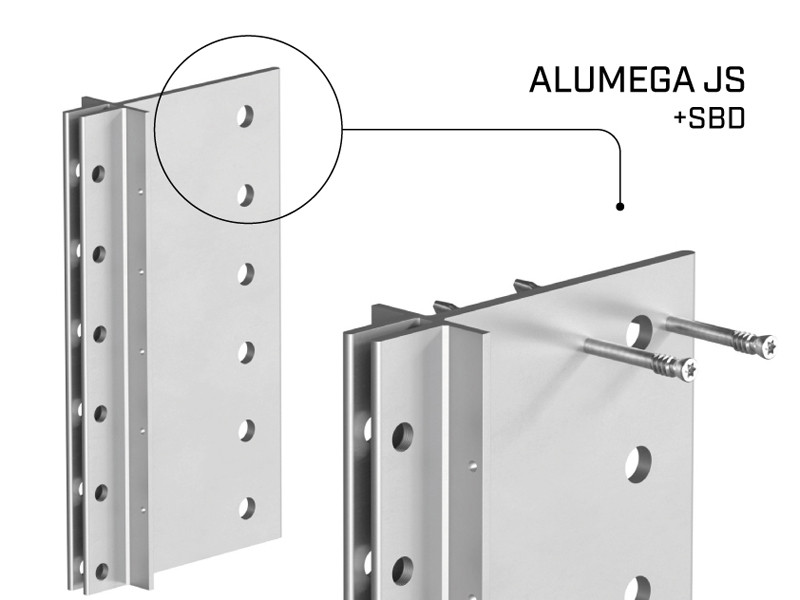

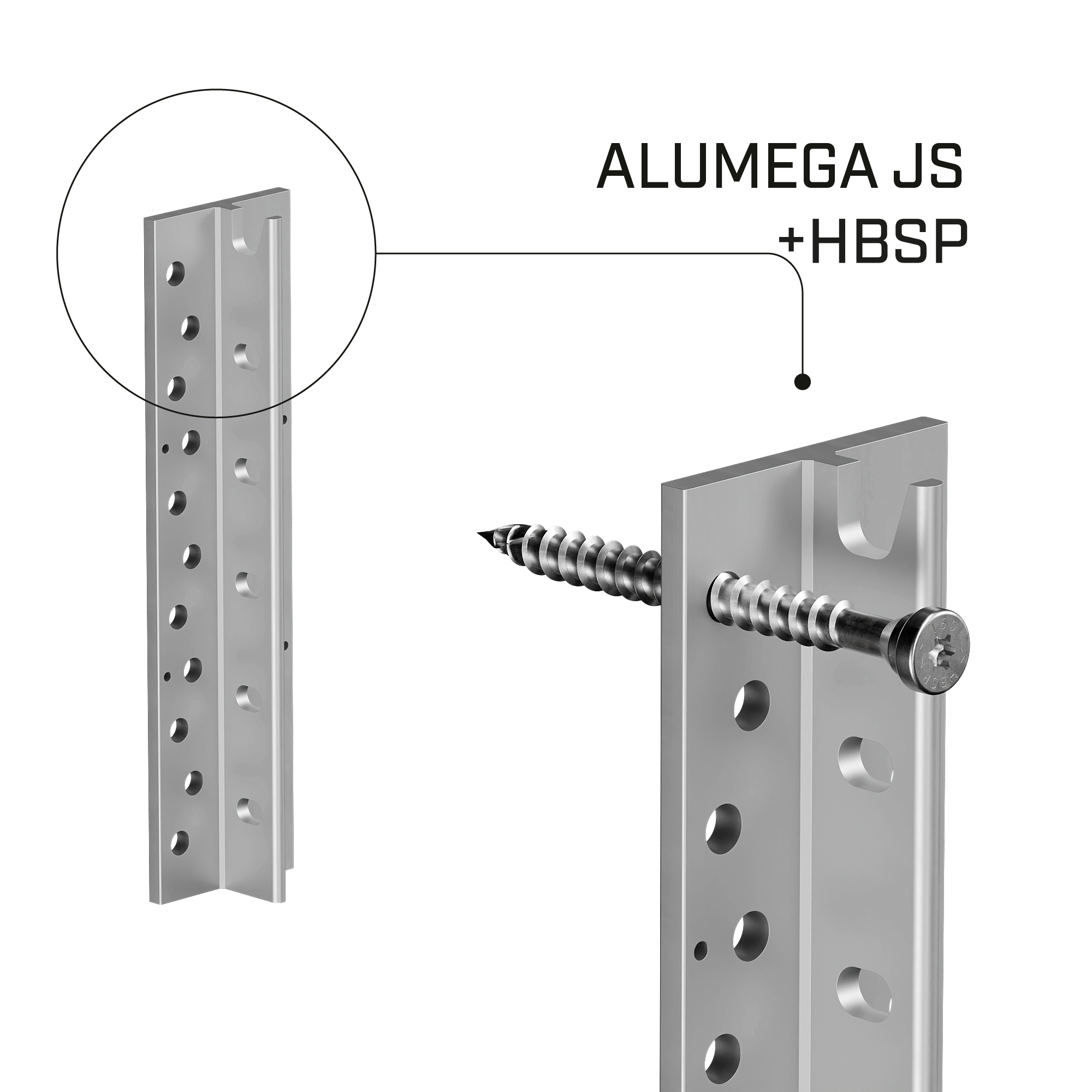

JS - JOIST CONNECTOR WITH STA/SBD DOWELS
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| ALUMEGA240JS | 68 | 49 | 240 | 1 |
| ALUMEGA360JS | 68 | 49 | 360 | 1 |
| ALUMEGA480JS | 68 | 49 | 480 | 1 |
| ALUMEGA600JS | 68 | 49 | 600 | 1 |
| ALUMEGA720JS | 68 | 49 | 720 | 1 |
| ALUMEGA840JS | 68 | 49 | 840 | 1 |
MEGABOLT - CYLINDRICAL HEAD BOLT WITH HEXAGON SOCKET
| CODE | d
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|
| MEGABOLT12030 | 12 | 30 | 100 |
| MEGABOLT12150 | 12 | 150 | 50 |
| MEGABOLT12270 | 12 | 270 | 25 |
HEX WRENCH 10 mm
| CODE | d₁
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|
| HEX10L234 | 10 | 234 | 1 |
JIG ALUMEGA
| CODE | description | pcs. |
|---|---|---|
| JIGALUMEGA10 | 82 (1J) - 97 (1H) | 1 |
| JIGALUMEGA22 | 94 (2J) - 109 (2H) | 1 |
